Сшивка

Вызов команды:

Данная команда позволяет объединить набор разрозненных поверхностей в одну поверхность и, если необходимо, создать из них замкнутый объём и получить твёрдое тело.

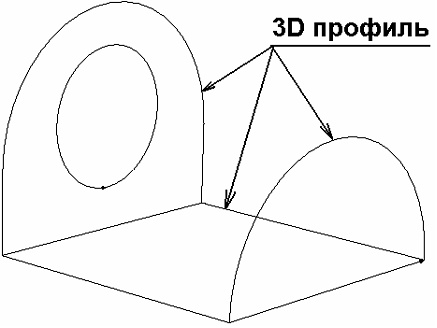

Для создания операции необходимо определить набор поверхностей, которые нужно объединить. В качестве исходных поверхностей могут быть выбраны 3D профили, грани или операции. В последнем случае операция должна представлять собой тело-поверхность, например, результат выталкивания или вращения проволочного контура, импорта поверхности из других приложений. После сшивки исходные тела-поверхности сохраняются, либо заменяются результатом сшивки, в зависимости от параметров сшивки. Исходные 3D профили или грани сохраняются в любом случае.

Сшиваемые поверхности должны быть смежными и не перекрывающимися.

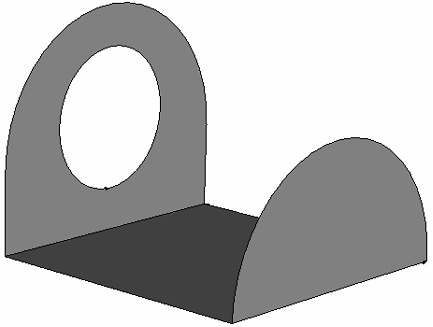

В результате сшивки может быть получено либо твёрдое тело, либо новая поверхность. По умолчанию создается твёрдое тело. При этом система пытается достроить недостающие грани до получения замкнутого объема.

В некоторых случаях (например, если достраиваемая поверхность должна иметь больше одной грани) создание твёрдого тела невозможно.



Для выполнения команды необходимо выполнить следующие действия:

1. Выбрать сшиваемые поверхности.

2. Задать дополнительные параметры (необязательное действие).

3. Подтвердить создание операции.

Выбор сшиваемых поверхностей

Для создания сшивки необходимо указать 3D элементы, определяющие набор сшиваемых поверхностей. Сделать это можно с помощью следующих опций автоменю:

... или с помощью соответствующих фильтров в панели фильтров.

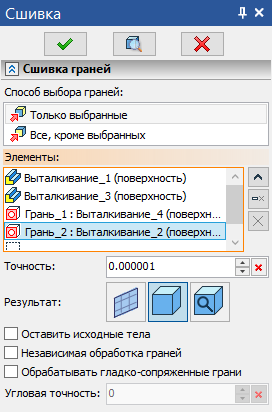

Выбранные 3D элементы заносятся в список Элементы в окно параметров команды. При выборе граней какого-либо тела (или нескольких тел) можно дополнительно указать системе, какой набор граней данного тела (тел) использовать в сшивке: только выбранные или все, кроме выбранных.

Отменить выбор 3D элемента можно двумя способами:

•Повторно выбрать этот элемент в 3D сцене с помощью ;

•Выбрать его в списке Элементы в окне параметров команды и нажать Удалить элемент из списка.

Для отмены выбора сразу всех элементов используется опция:

Задание дополнительных параметров

Точность

Значение допуска, при котором объекты считаются совпадающими. Чем меньше значение, тем меньше допустимые зазоры между сшиваемыми элементами. Максимально возможное значение - 0,1.

Результат

От данного параметра зависит, будет ли система пытаться построить твёрдое тело, добавив недостающие грани до получения замкнутого объема, или создаст тело-поверхность на основе выбранных элементов. Доступны следующие опции:

•Тело
Система попытается создать из сшиваемых граней твёрдое тело. Если это невозможно, операция выдаст ошибку.

•Поверхность
Будет создано тело-поверхность на основе выбранных элементов.

•По умолчанию
Система попытается создать твёрдое тело, а если это невозможно, создаст поверхность. Данная опция выбрана по умолчанию.

Оставить исходные тела

После сшивки исходные тела-поверхности сохраняются, либо заменяются результатом сшивки, в зависимости от состояния данного флага. Исходные 3D профили или грани сохраняются в любом случае.

Независимая обработка граней

Опция предоставляет возможность сшивать в рамках одной операции несколько раздельных тел, не контактирующих между собой.

Обрабатывать гладко-сопряженные грани

Если данная опция включена, то при выборе одной из граней, входящих в последовательность гладко сопряжённых граней, будет сшиваться вся последовательность. При этом в список элементов для сшивки заносится только непосредственно выбранная грань. При последующих изменениях модели набор сшиваемых граней может автоматически меняться в соответствии с изменением последовательности гладко сопряжённых граней, в который входит выбранная грань.

Последовательность гладко сопряжённых граней можно также выбрать с помощью опции Выбор гладко сопряжённых элементов, доступной на панели фильтров, но при этом в список элементов для сшивки будут внесены все грани, входящие в последовательность. При последующих изменениях модели, если в последовательности появятся новые грани, они не будут включены в операцию сшивки, а если какие-либо из изначально выбранных граней будут утрачены, операция сшивки выдаст ошибку.

Угловая точность

Максимальный угол в радианах между касательными к выбранным поверхностям в месте стыка, при котором грани считаются гладко сопряжёнными. Максимально возможное значение - 0,1.

Основные темы в этом разделе:

•Редактировать сшивку поверхностей
