Замена граней

Вызов команды:

Команда позволяет заменить геометрическую поверхность, лежащую в основе выбранной грани, другой геометрической поверхностью.

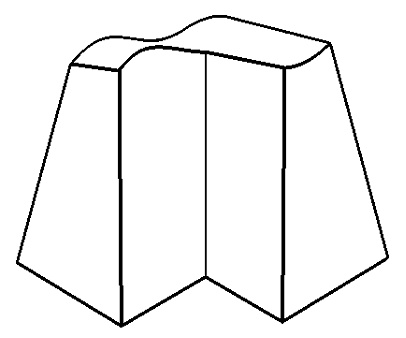

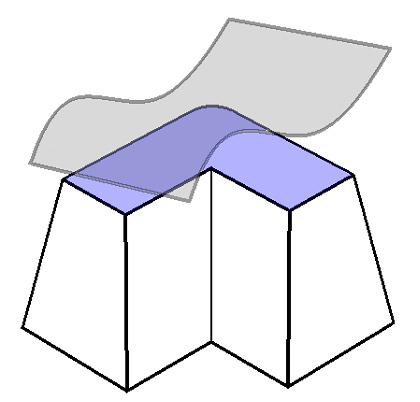

Обычно при использовании команды попарно выбираются заменяемые грани и заменяющие поверхности (путём выбора элементов, в основе которых лежат эти поверхности). Поверхность, лежащая в основе заменяемой грани подменяется на заменяющую поверхность. В результате этого заменяемая грань изменяет свою форму в соответствии с формой заменяющей поверхности. Ограничивающие заменяемую грань смежные грани продлеваются или обрезаются до пересечения с заменяющей поверхностью. Если выбрано сразу несколько пар заменяемых граней и заменяющих поверхностей, эта процедура производится для каждой пары.

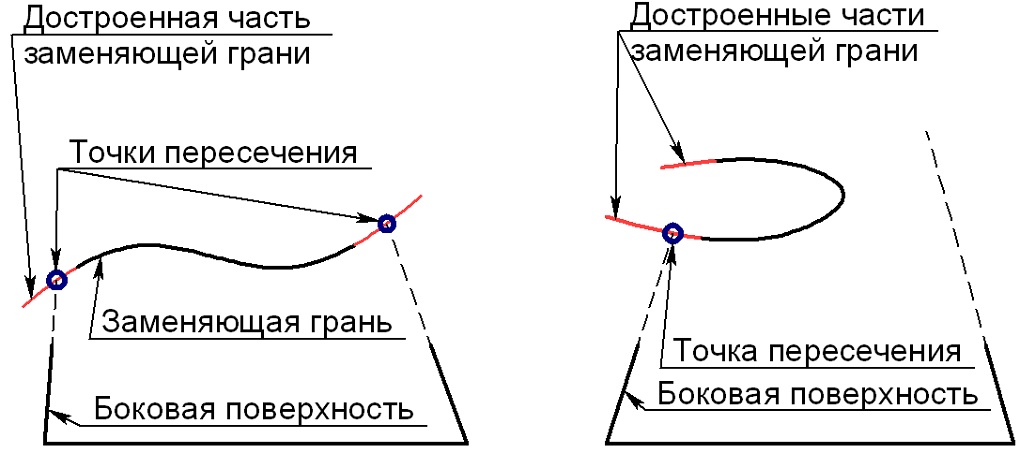

Возможно, что при продлении смежных граней, не будет найдено пересечений смежных граней с заменяющими поверхностями. Тогда выполнение команды закончится сообщением об ошибке.

Команда будет выполнена                Команда не будет выполнена

Для создания операции необходимо выполнить следующий набор действий:

1. Выбрать наборы (пары) заменяемых и заменяющих граней.

2. Задать дополнительные параметры (необязательное действие).

3. Подтвердить создание операции.

Выбор заменяемых и заменяющих  граней

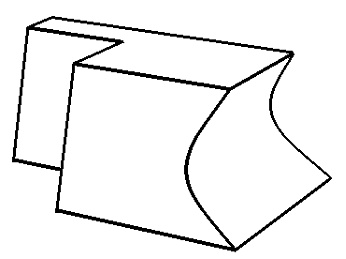

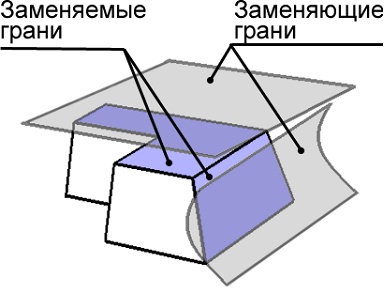

Есть возможность выбрать несколько пар заменяемых граней и заменяющих поверхностей.

Для выбора заменяемых граней используется опция...:

...или соответствующие фильтры в панели фильтров.

Заменяемая грань может принадлежать тонкостенному телу, но при этом она должна быть со всех сторон «окружена» смежными гранями.

Для выбора заменяющих поверхностей используется опция:

При выборе заменяющих граней есть возможность выбирать не только грани, но и рёбра, рабочие плоскости и 3D профили. Выбор рабочей плоскости и плоского 3D профиля аналогичен выбору плоской грани, занимающей соответствующее положение. Если выбран неплоский 3D профиль, для замены программа будет использовать поверхность, лежащую в его основе. Ребро может быть выбрано в том случае, если оно не прямое, но полностью лежит в определённой плоскости.

Также для входа в режим выбора заменяемой грани и заменяющей поверхности можно использовать окно параметров. Работа со списком Грани ведётся аналогично работе с другими подобными списками.

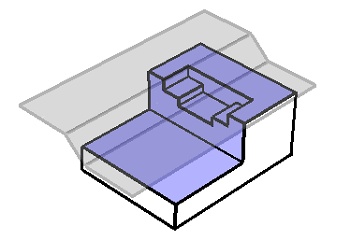

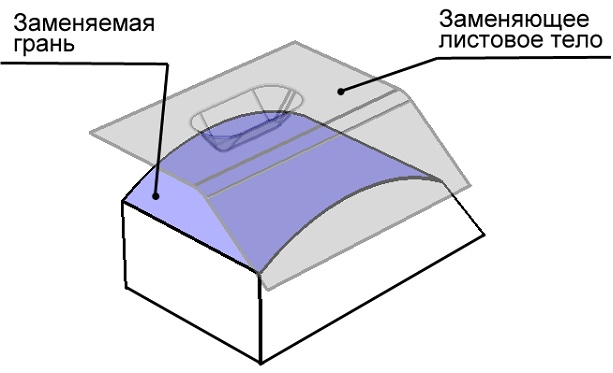

Кроме простого выбора заменяющих поверхностей есть возможность выбрать тело-поверхность. Для этого используется опция:

При использовании данной опции есть возможность выбирать тела-поверхности, грани и 3D профили.

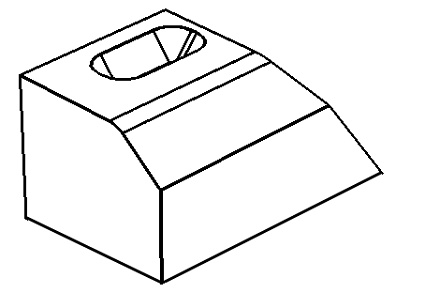

Заменяемые грани будут заменены одной или несколькими новыми гранями, повторяющими форму заменяющей поверхности.

Несмотря на то, что поверхность может быть только одна, можно выбрать сразу несколько заменяемых граней.

В случае использования поверхности, в заменяемых гранях не может быть отверстий, иначе команда не будет выполнена. Кроме этого, заменяющая поверхность должна быть достаточно большой, чтобы при продлении смежных граней было найдено их пересечение с заменяющей поверхностью.

Для отмены выбора конкретной пары заменяемая грань-заменяющая поверхность можно использовать окно параметров и кнопку . А для отмены выбора всех граней и поверхностей можно использовать:

Выбор заменяющей поверхности можно отменить с помощью опции:

Задание дополнительных параметров

Как уже было написано, в процессе выполнения операции Замена граней смежные грани увеличиваются или уменьшаются до пересечения с заменяющими поверхностями. Если таких пересечений существует два, то какое из них выберет программа? По умолчанию выбирается пересечение с той частью поверхности, нормаль которой указывает в направлении заменяемых граней.

Но бывают случаи, когда необходимо, чтобы программа выбрала второй из вариантов пересечений. Для этого используется параметр Реверс, расположенный в нижней части окна параметров.

Если флажок включен, программа выберет пересечение с той частью заменяющей поверхности, нормаль которой направлена от заменяемой грани.

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.
