Отделение граней

Вызов команды:

Данная команда позволяет исключить выбранные грани из уже существующего тела и создать на их основе новое тело. Получившиеся при этом пустоты в телах могут быть замкнуты одним из нескольких способов.

При выборе отделяемых граней, то есть тех граней, которые будут исключены из уже существующего тела, используется тот же механизм, что и в команде Удаление граней.  Отделяемые грани можно задать напрямую или косвенно.

Для создания операции необходимо выполнить следующий набор действий:

1. Выбрать отделяемые грани.

2. Указать методы обработки исходных и отделяемых граней (необязательное действие).

3. Подтвердить создание операции.

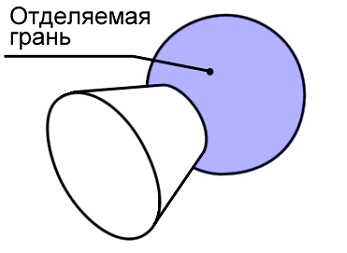

Выбор отделяемых граней

Для выбора отделяемых граней используется опция...:

...или соответствующие фильтры в панели фильтров.

При использовании этой опции есть возможность указывать не только грани конкретные, которые будут отделены, но и рёбра с циклами, которые будут определять набор отделяемых граней. Все выбранные элементы автоматически попадают в список отделяемых граней.

Указание методов обработки исходных и отделяемых граней

В результате отделения граней от исходного тела, в исходном и результирующем телах могут образоваться пустоты, нарушающие замкнутый объём. Опции Обработка исходных граней и Обработка отделяемых граней позволяют выбрать метод обработки этих пустот. Набор методов для исходных и для отделяемых граней совпадает.

Следует отметить, что исходные грани и отделяемые грани либо обрабатываются (С затягиванием или С расширением потомков/родителей), либо не обрабатываются.

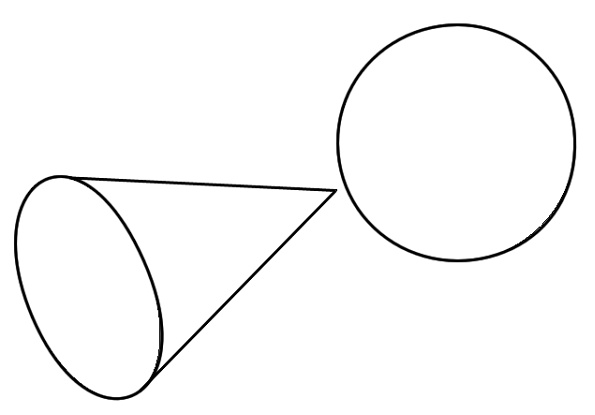

Не обрабатывать

В этом случае программа не ведёт обработку образовавшихся пустот. Результирующие тела получаются поверхностями.

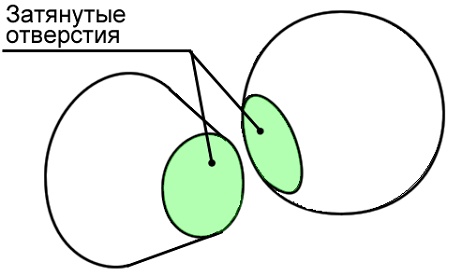

Обрабатывать с затягиванием

Программа пытается обработать образовавшиеся пустоты путём создания единой затягивающей поверхности. Затягивающая поверхность должна содержать все рёбра, ограничивающие пустоты тела. Поэтому данный метод работает в том случае, если эти рёбра получены при пересечении тела с одной поверхностью.

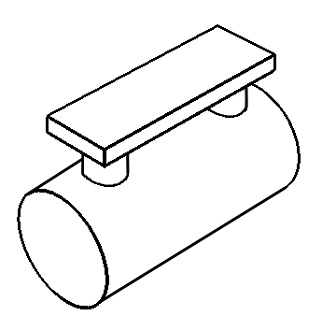

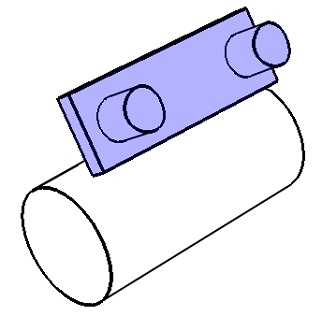

В зависимости от геометрии исходной модели и выбранных для отделения граней, в результате операции может получиться более двух тел. В дереве модели у результирующих тел ссылки на исходную операцию (Разделение граней) будут называться: у первых двух тел - Первая часть и Вторая часть, у остальных – Часть, Часть_1, Часть_2 и т.п.

Обрабатывать с расширением  родителей (потомков)

В этом случае программа пытается обработать образовавшиеся пустоты путем расширения граней, смежных пустотам (граней-потомков или граней-родителей).

В зависимости от геометрии исходной модели и выбранных для отделения граней, в результате операции могут получиться более чем два тела.

Для достижения необходимого результата для исходных и результирующих граней можно применять разные методы обработки пустот (кроме случая Не обрабатывать).

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Основные темы в этом разделе:

•Редактировать отделение граней
