3D Узел

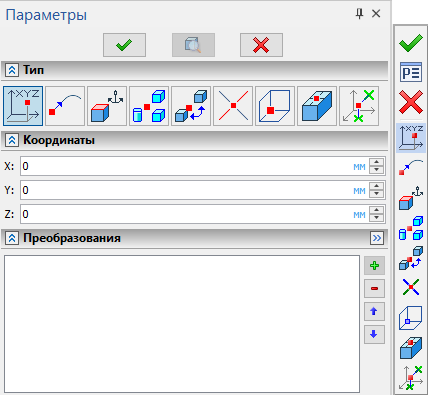

Обновлён диалог команды. Варианты построения 3D узла разделены на 9 типов. Каждому типу соответствует пиктограмма в диалоге, продублированная в автоменю команды.

Как и во всех диалогах нового типа режимы построения можно выбирать путём нажатия пиктограммы в верхней части диалога.

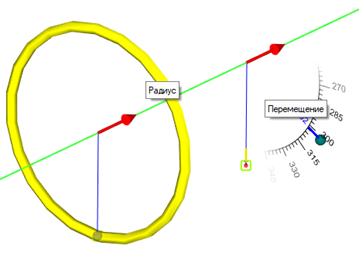

На пути. Добавлены манипуляторы, которые позволяют задать положение 3D узла в цилиндрической системе координат, ось которой направлена по касательной к пути. Положение точки касания оси с путём определяется параметром U, который изменяется в выбранной системе единиц измерения согласно общей длине пути. Параметр R задаёт радиус, а параметр V – угол.  Для данных параметров также доступна смена единиц измерения.



На поверхности. Добавлены манипуляторы, позволяющие перемещать узел по поверхности, а также задавать смещение узла вдоль нормали к поверхности. Смещение по поверхности задаётся параметрами U и V в долях от 0 до 1. Смещение по нормали задаётся параметром W в указанных единицах измерения длины.

По наименьшему расстоянию. Между выбранными элементами определяется отрезок кратчайшего расстояния, на котором будет размещён 3D узел. Данный отрезок явно в 3D сцене не показывается. Параметром Соотношение можно определить положение 3D узла на указанном отрезке в пределах от 0 до 1.

Для манипуляторов 3D узла теперь доступны привязки.
