3D Профиль

Расширены возможности команды и оптимизирован интерфейс команды. Все опции команды разделены на четыре основных принципа получения профиля:

•Создание профиля на основе 2D элементов

•Создание профиля на основе 3D элементов

•Создание профиля на основе проекции уже созданного профиля на грань

•Создание профиля на основе развёртки поверхности

Перечисленные варианты создания профилей могут быть указаны в автоменю команды, выбраны в Ленте, или подобраны автоматически исходя из выделенных элементов.

При создании профиля по 2D элементам теперь в явном виде можно указать создание профиля по штриховке, тексту или выбрать вариант по цвету.

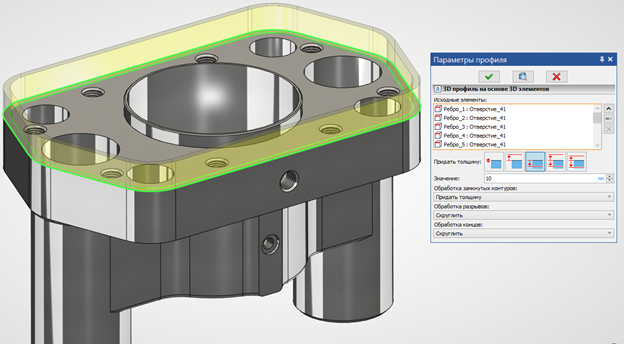

При создании профиля по 3D элементам появилась новая опция создания профиля как кривой смещения от уже существующего профиля. Если профиль многоконтурный – то смещение будет выполнено от всех контуров. Направление смещения определяется из списка как Расширить или Уменьшить.

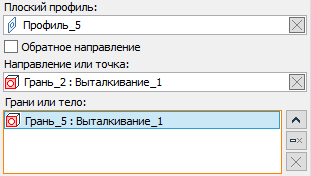

При проецировании профиля на грань направление проецирования определяется автоматически исходя из выбранной грани. В случае возникновения ситуации, когда направление проецирования может иметь двоякую трактовку, выбрать нужный вариант направления можно при помощи флага смены направления проецирования.

Команда 3D Профиль переведена на новый интерфейс. Смена принципа получения итоговой геометрии осуществляется переключением пиктограмм вверху диалога.

Выбор способа придания толщины профиля теперь находится в списке Придать толщину. По умолчанию, если нет самопересечений, то выбирается вариант без толщины.

Все выбранные элементы указываются в диалоге и могут быть удалены выборочно или все вместе.
