Спиральный 3D путь
Добавлены новые типы спирального 3D пути:

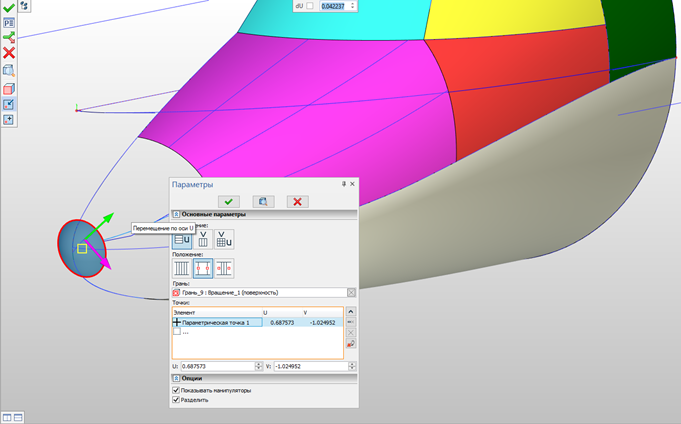

Изопараметрическая кривая
В команду добавлен новый вариант создания 3D путей: Изопараметрическая кривая.
На выбранной поверхности с заданным шагом в одном или двух направлений можно создать сетку, состоящую из отдельных 3D путей. Шаг создания изопараметрических путей можно задать на основе значений, вводимых пользователем, либо на основе 3D точек. В свою очередь 3D точки могут быть специально созданы пользователем, либо заданы на основе существующего тела. Изопараметрические кривые удобно использовать как начальные и конечные отрезки переходных путей, по которым, в свою очередь, можно создать поверхность.
Коническая кривая
Новый режим построения 3D пути Коническая кривая является по сути отдельной командой, в которой доступно построение пространственных кривых, представляющих собой кривые конического сечения: гипербола, парабола, дуга эллипса. Режим напрямую взаимосвязан с новой командой Переходная поверхность, где образующими профилями поверхностей также являются кривые конического сечения. Новые инструменты проволочного и поверхностного моделирования направлены на расширение инструментов CAD для пользователей, работающих над конструкциями, где важны аэродинамические свойства: кривые и поверхности именно конического сечения широко распространены в авиации, как геометрические объекты имеющие оптимальную кривизну.
В новой опции 3D пути Коническая кривая доступно шесть вариантов построения конической кривой. Выбор варианта осуществляется путём нажатия соответствующей пиктограммы диалога.
По пяти точкам |
|
По двум точка, двум направляющим и дискриминанту |
|
По трём точкам и двум направляющим |
|
По двум точкам, вершине и дискриминанту |
|
По трём точкам и вершине |
|
По четырём точкам и касательной |

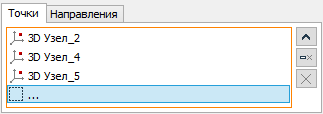

Диалог команды позволяет редактировать выбранные элементы построения.
Полученные кривые будут представлять собой 3D пути для которых будут доступны все возможные операции работы с проволочной геометрией, и которые можно будет использовать как элементы построения в операциях твердотельного и поверхностного моделирования.

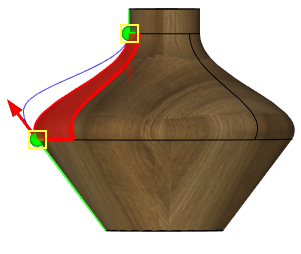

Переходный путь

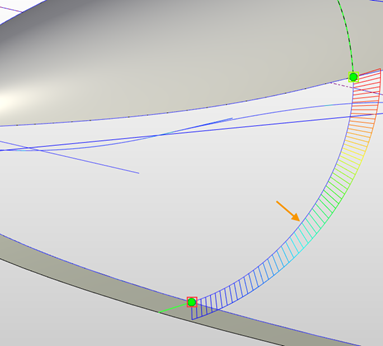

Расширена функциональность опции создания переходных путей. Для переходного пути в режиме Сплайн доступны настройки касательности: для каждой конечной точки доступны типы гладкости G0, G1, G2, G3. Длина вектора касательной определяется параметром Модуль касательной.

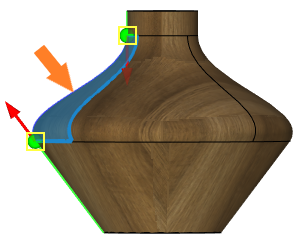

Переходный путь можно "положить" на выбранную поверхность при помощи опции Выбор поддерживающей поверхности.

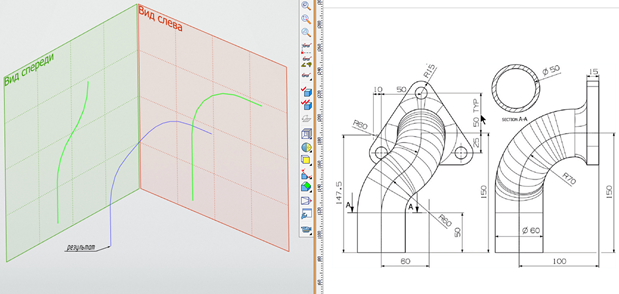

3D путь по двум проекциям
Расширены возможности опции 3D путь по двум проекциям. Теперь условие совпадения начальных и конечных точек проекций не является обязательным. При работе по принципу от 2D к 3D доступен выбор линий изображения.

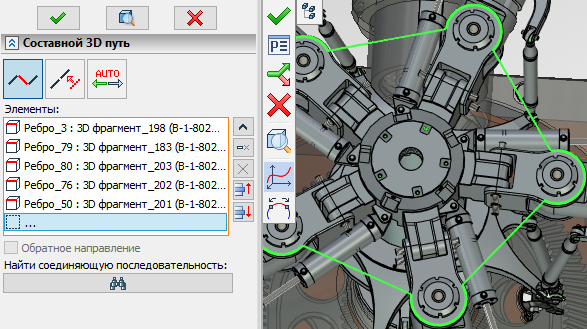

Составной 3D путь
Доработан и оптимизирован механизм создания путей по нескольким 3D путям и по нескольким рёбрам. Теперь создать такие пути можно в одном режиме Составной 3D путь. Гладкая последовательность путей и рёбер может быть выбрана автоматически при выборе одного из элементов последовательности. При выборе несвязных элементов существует несколько вариантов их объединения: Автоматическое связывание, Перенос. При выборе режима Автоматическое связывание элементы будут автоматически связаны отрезками. При выборе режима Перенос – начальная точка следующего участка переносится в конечную точку предыдущего.
Доступен также режим Автоматически – в этом режиме доступен выбор только связных элементов, ориентация элементов, входящих в путь, определяется автоматически, как это работало ранее.
Автоматическое связывание |
|
Перенос |
|
Автоматически |
Все выбранные элементы должны быть односвязными, т.е. нельзя при создании одного пути выбирать разные способы связи между элементами.

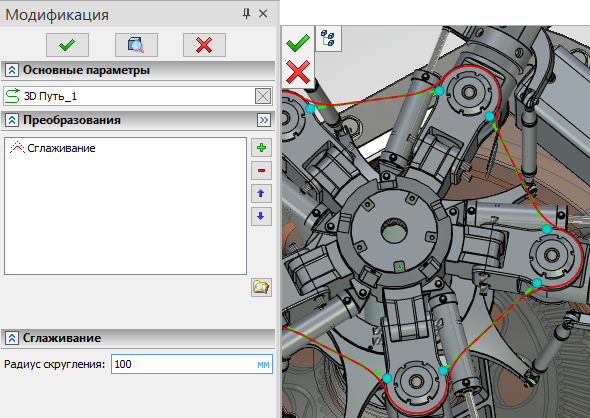

Модификация пути
Команда модификации пути может быть вызвана из контекстного меню пути: Модифицировать. Или из Ленты в списке команд работы с проволочной геометрией.
Доступно два типа модификации: Сглаживание и Изменение длины. Сглаживание позволяет скруглить все острые кромки на пути, а Изменение длины позволяет задать закон удлинения пути из его крайних точек либо изменить общую длину пути до заданного значения. Изменить длину можно симметрично с двух сторон, либо указать неизменяемую сторону.
Для каждого пути можно назначить только одну модификацию Сглаживание и одну модификацию Изменение длины. Добавить варианты модификации можно при помощи пиктограммы .
При повторном вызове команды модифицирования для пути в диалоге уже будут заданы параметры предыдущей модификации по сглаживанию и (или) изменению длины. Параметры модификации можно изменить, а также можно удалить один из двух вариантов модификации или оба варианта модификации сразу.

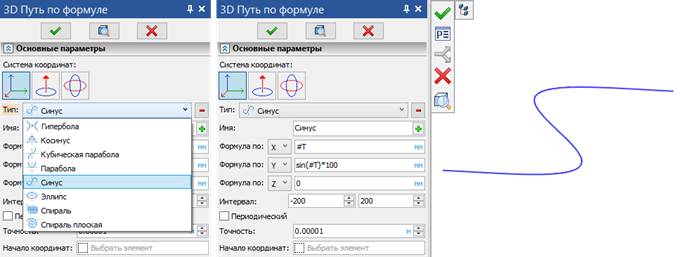

3D путь по формуле
Добавлена новая команда 3D Путь по формуле, позволяющая построить 3D путь по формуле в заданной системе координат.
Доступно 3 типа систем координат – Декартова, Цилиндрическая, Сферическая. Для каждой системы координат доступен свой набор параметров. Так, например, для декартовой системы координат предлагается задать формулы по X, Y, Z, для цилиндрической по ρ, φ, Z, а для сферической по ρ, θ, φ.
