Трасса

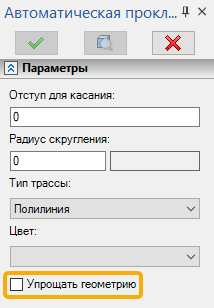

В команду Автоматическая прокладка трассы добавлена опция Упрощать геометрию.

Упрощение геометрии объединяет участки трассы, при одновременном соблюдении трёх условий:

•Отступ для касания участков равен нулю;

•Радиусы скругления на участках равны;

•Тип трассы совпадает.

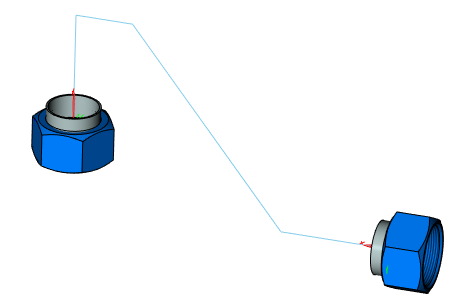

Создадим две одинаковых трассы - одну без упрощения, вторую с упрощением.

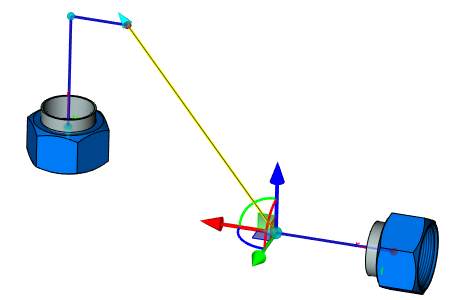

Трасса, построенная без упрощения, состоит из трёх участков.

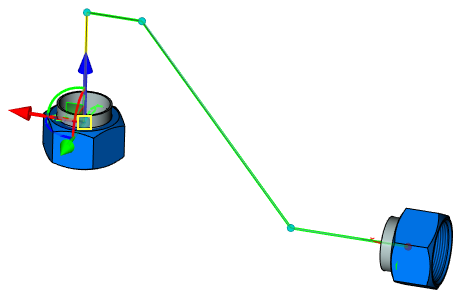

Трасса, построенная с упрощением, имеет такую же форму, но состоит из одного участка.



На иллюстрациях выше также видно, что в команде Трасса появились кнопки для перемещения выбранного участка вверх/вниз по списку.
