Пересечение элементов с рабочей плоскостью

Доработан режим построения Пересечения элементов с рабочей плоскостью в команде Проекция элементов.

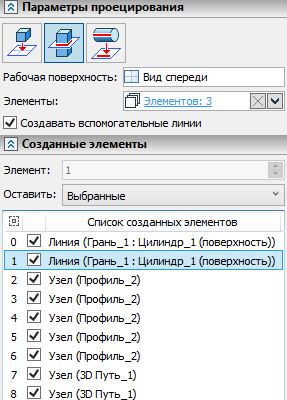

Теперь при наличии нескольких пересечений РП с одним и тем же элементом команда распознаёт все возможные пересечения. В нижней части окна параметров команды появилась вкладка Созданные элементы, позволяющая выбрать, какие из возможных пересечений следует построить.

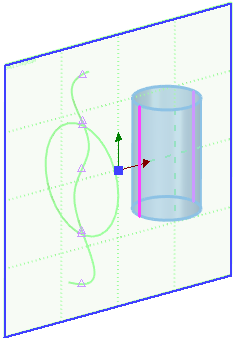

Вкладка содержит Список созданных элементов, в котором для каждого из возможных пересечений отображается порядковый номер, флаг, тип создаваемого элемента (линия, узел) и имя родительского элемента. Строки списка можно выбирать с помощью . Выбранная строка подсвечивается в списке, а соответствующий ей элемент подсвечивается в 3D сцене.

В выпадающем списке Оставить доступны следующие опции:

•Текущий
Создается только элемент, соответствующий выбранной в данный момент строке списка элементов.

•Все (по умолчанию)
Создаются все элементы.

•Выбранные
Создаются только те элементы, флаги которых установлены в списке.

•Все, кроме выбранных
Создаются только те элементы, флаги которых сняты в списке.

В поле Элемент отображается порядковый номер строки, выбранной в данный момент в списке.
