Графики

Графики в новой версии T-FLEX CAD 17 также получили развитие, став общесистемным механизмом для управления разными величинами в различных операциях. Например, подключив график, можно управлять величиной продолжения поверхности или радиусом дуги, тем самым сделав эти величины не постоянными. Управлять различными величинами можно в разных операциях, например, в операциях Переходная поверхность и Продолжение по закону.

Вызвать редактор графиков можно из диалога команд, в которых доступно создание графика зависимости.

Появились специальные режимы:

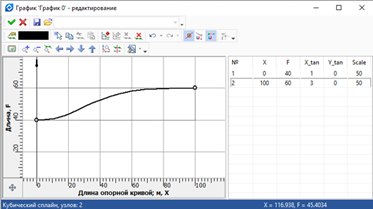

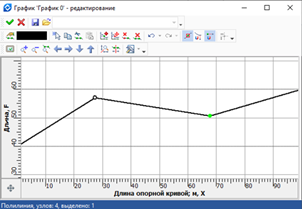

Типы графиков Полилиния и Кубический сплайн служат для линейного изменения параметра и кубического закона изменения. В каждой точке кубического сплайна доступны параметры угла касательной и масштаба вектора касательной: это даёт возможность с высокой точностью описать любую математическую или эмпирическую зависимость.

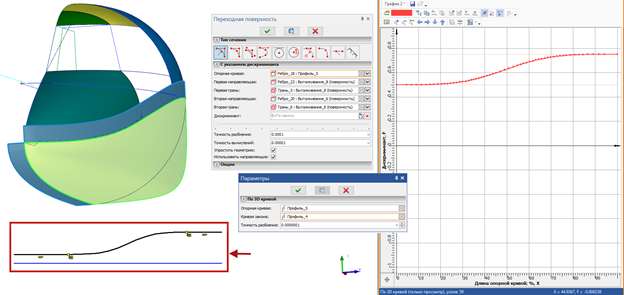

В случае, если был выбран вариант типа графика По 3D кривой, система предложит выбрать две кривые в 3D сцене.

Первая будет определять ось Х: Опорная кривая. Вторая, Кривая закона, будет определять расстояние от опорной кривой, задавая тем самым значение функции.

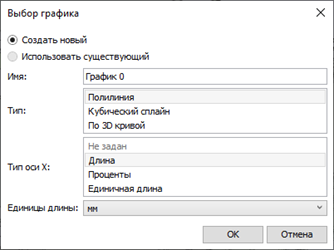

Диалог создания графика позволяет также определить тип величины по оси Х и единицы измерения длины, в случае, если выбран вариант оси Х как длины.

Новые типы графиков будут добавляться в другие команды по мере необходимости.
