Новая команда создания местных разрезов |

|
Новая команда создания местных разрезов |
|
Вместо громоздкого старого режима создания местных разрезов, доступного в команде Проекция, теперь можно использовать отдельную команду Местный разрез.
В новую команду вынесены функции, относящиеся только к разрезу, без прочих параметров и инструментов, общих для проекций всех типов.

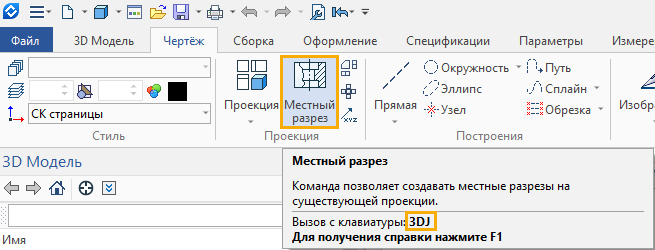

Команда вызывается из ленты или с клавиатуры отдельно от основной команды создания проекций.
В команде доступно два режима: В составе проекции и Аппликация.

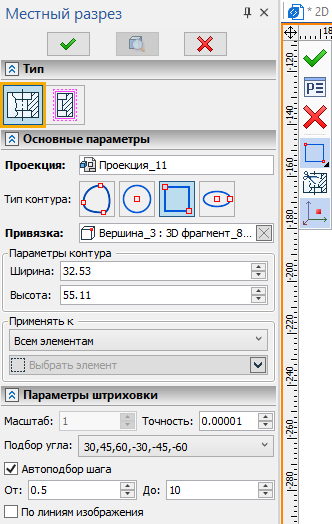

Данный режим активен по умолчанию после вызова команды. Он заменяет введённую ранее в версии 17.0.70.0 механику создания местных разрезов в основной проекции. Разрез, созданный в данном режиме, является составной частью основной проекции.
При создании местного разреза ему по умолчанию назначаются параметры штриховки, заданные в параметрах родительской проекции. При необходимости параметры штриховки можно изменить в окне параметров команды.
Параметры штриховки, отображаемые в команде Местный разрез, относятся ко всей проекции, а не к отдельному разрезу. Изменение параметров в данной команде меняет их также в параметрах проекции и наоборот.
Параметры линий местного разреза наследуются с родительской проекции.

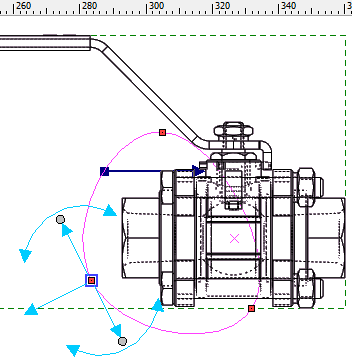

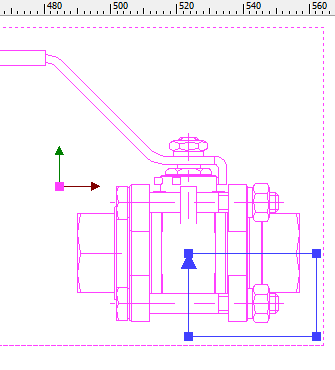

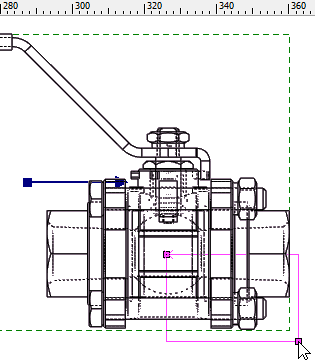

Контур области разреза создаётся непосредственно при создании разреза (сплайн, окружность эллипс, прямоугольник).

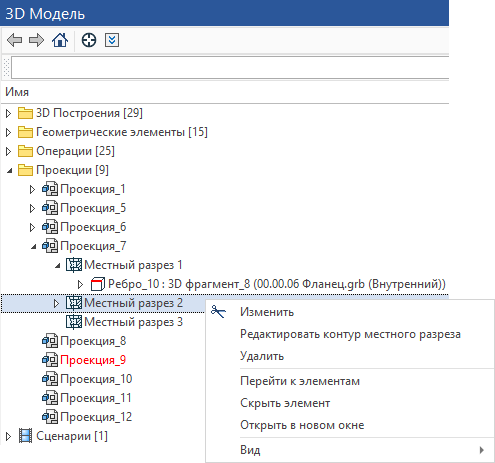

Местные разрезы, созданные в составе проекции, отображаются в дереве 3D модели как дочерние объекты этой проекции. Пункт
Изменить в контекстном меню разреза в дереве модели вызывает команду Местный разрез для редактирования выбранного разреза. Редактирование осуществляется аналогично созданию нового разреза. Пункт Редактировать контур местного разреза вызывает команду Местный разрез для редактирования выбранного разреза, сразу активируя в ней опцию редактирования контура.
Кроме того, команды редактирования местного разреза, созданного в составе проекции, доступны в контекстных меню принадлежащих ему элементов.

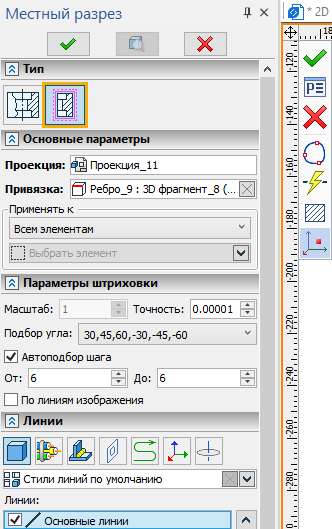

Разрез, созданный в данном режиме, является отдельной проекцией, накладываемой на основную проекцию.
При создании местного разреза ему назначаются параметры штриховки по умолчанию и параметры линий, заданные в параметрах родительской проекции. При необходимости параметры штриховки и линий можно изменить в окне параметров команды. При этом, в отличие от режима создания разрезов в составе проекции, редактирование данных параметров для разреза в режиме аппликации не влияет на параметры родительской проекции.

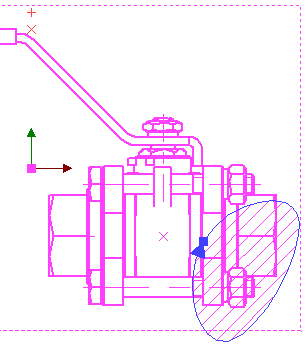

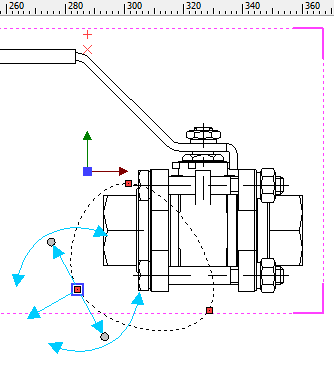

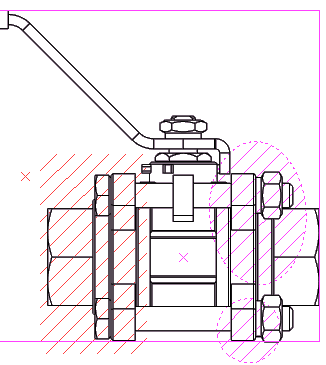

Контур области разреза можно создать непосредственно при создании разреза (сплайн) или использовать контур предварительно созданной штриховки.

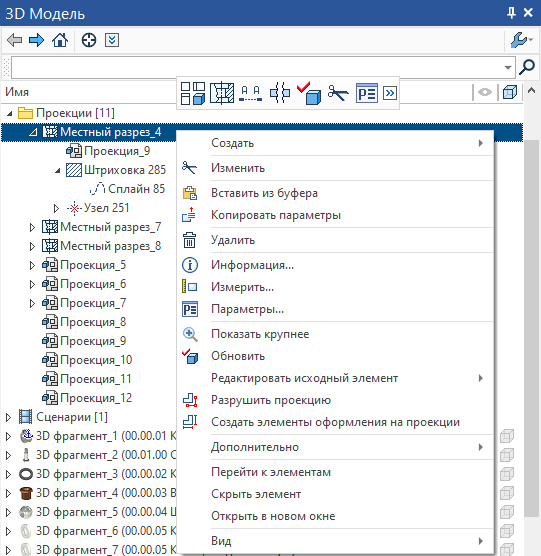

Местные разрезы, созданные в режиме аппликации, отображаются в дереве 3D модели как отдельные проекции особого типа. Контекстное меню разреза в дереве аналогично контекстному меню обычных проекций. Пункт Изменить в данном меню вызывает команду Местный разрез для редактирования выбранного разреза. Редактирование осуществляется аналогично созданию нового разреза.
