Обновление команды "Проекция"

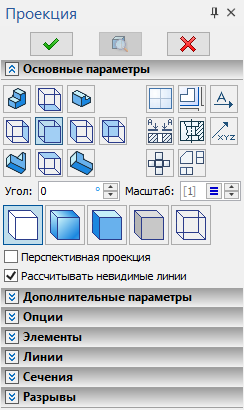

Начата работа по обновлению команды Проекция. Команда была существенно переработана и переведена на новый интерфейс.

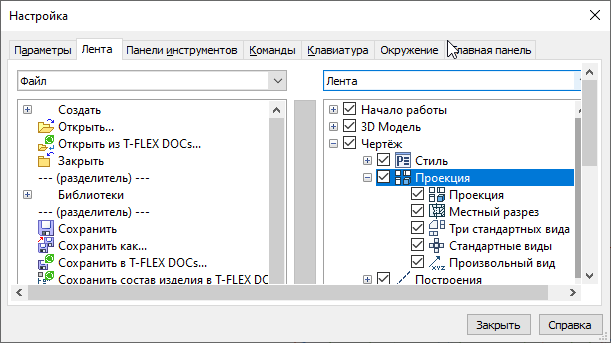

Положение кнопок видов проекции можно изменять в зависимости от стандарта ЕСКД или ANSI в установках системы.

Добавлены новые типы изометрических проекций.

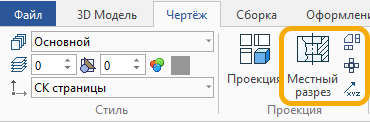

Режимы создания местных разрезов, стандартных и произвольных видов теперь доступны напрямую из ленты:



Для доработки проекции (дочерчивания линий) или простановки элементов оформления теперь требуется активация проекции, которая происходит либо автоматически при попытке проставить линию или элемент оформления на желаемой проекции, либо двойным кликом по чертёжному виду. Деактивация чертёжного вида выполняется двойным кликом за пределами проекционного вида либо с помощью команды Закрыть чертёжный вид во вкладке Чертёж. Когда страница проекции активна, автоматически обеспечивается невозможность простановки размеров и других обозначений, привязанных к другим проекциям.

Во время создания проекции теперь отображается её предварительный просмотр.

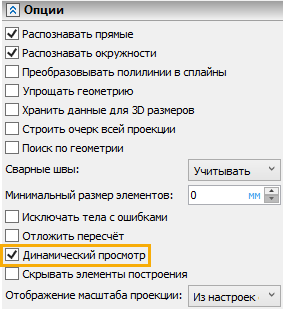

В параметры команды добавлен флаг Динамический просмотр, управляющий отображением предварительного просмотра проекции. Снятие флага может быть полезно при работе с документом, содержащим большое количество объектов, когда использование просмотра замедляет работу системы.

Все размеры, проставленные на активной странице проекции, привязываются к ней, и при её перемещении перемещаются вместе с ней без дополнительных манипуляций привязок.

Само же перемещение проекций теперь выполняется простым перемещением проекции, и по определению не требует пересчёта самой проекции.

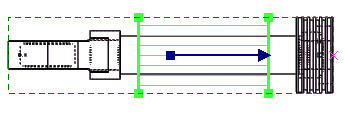

Значительно доработан механизм создания местных разрезов и механизм создания видов с разрывами.

Добавлена поддержка разрывов на местном разрезе. Тип линии разрыва теперь можно сохранить в параметрах проекции по умолчанию.

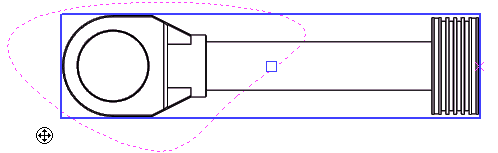

Добавлена возможность редактирования контура проекции по заданному по контуру обрезки.

В автоменю для большей части режимов создания проекций добавлены опции:

В автоменю режима создания Местного разреза добавлена опция:

В контекстное меню элементов активной проекции добавлен пункт Разрывы и контур обрезки, содержащий опции для управления обрезкой и видимостью элемента, а также исключения его из расчета габаритов линии разрыва:

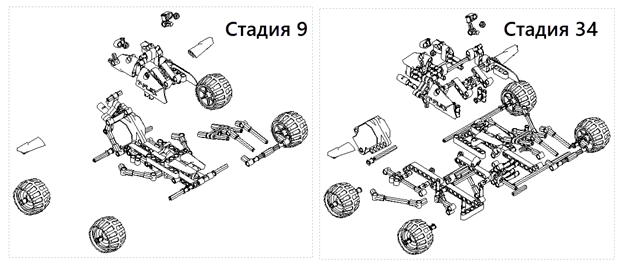

В параметры проекций добавлена возможность выбора стадии сценария разборки, что может быть использовано, например, для создания документации с пошаговыми иллюстрациями процесса сборки/разборки.

Кроме того, добавлена возможность проецирования траектории перемещения и настройки типа линий траектории.

Также в параметры проекции добавлена возможность исключать тела с ошибками.

Добавлена опция Отложить пересчёт, позволяющая после завершения создания или редактирования проекции не производить пересчёт.

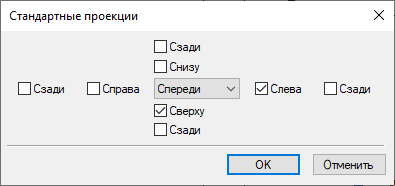

Диалог создания набора стандартных проекций сделан более наглядным:

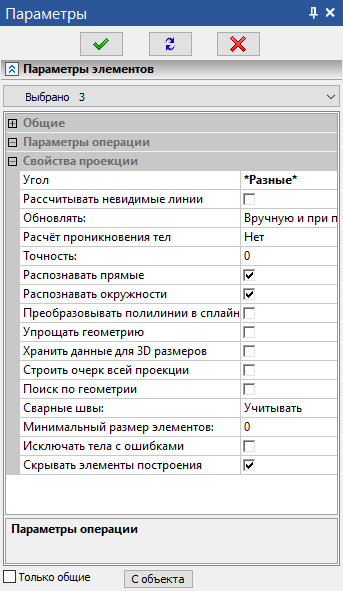

Добавлена возможность изменять параметры сразу нескольких проекций:

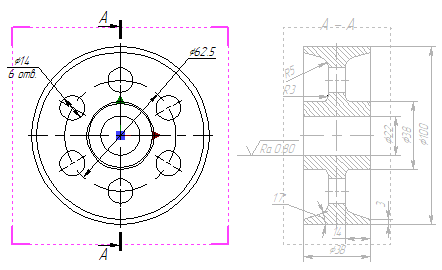

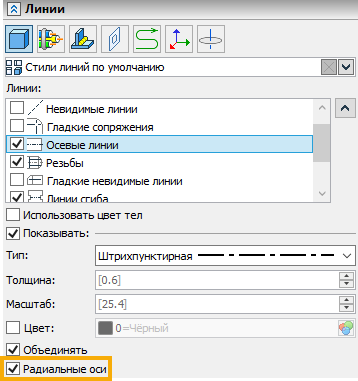

Добавлена опция Радиальные оси (включена по умолчанию). Опция отображается на вкладке Линии окна параметров команды при выборе пункта Осевые линии в списке категорий. Опцию полезно использовать при наличии отверстий, располагающихся по окружности. Эффект показан на рисунке ниже.

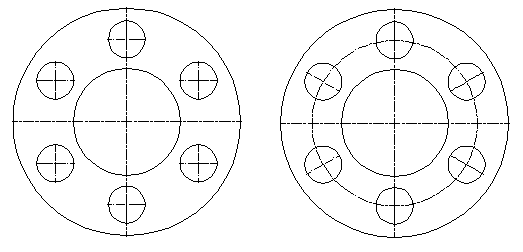

Слева опция Радиальные оси выключена, справа включена
