Создать штриховку по сплайну

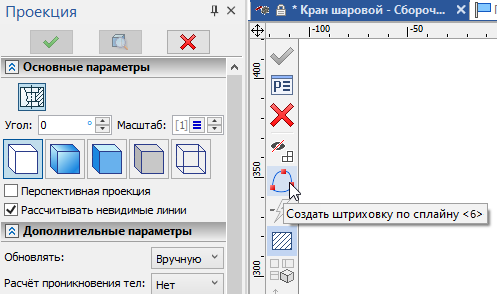

В автоменю режима создания Местного разреза добавлена опция Создать штриховку по сплайну.

После выбора данной опции нажмите на листе чертежа.

Если в момент нажатия курсор находился внутри границ одной из проекций (проекция при этом подсвечивается), то сразу запускается команда построения сплайна:

По завершении построения сплайна система возвращается к команде создания местного разреза и выбирает созданный сплайн в качестве границ разреза.



Если в момент нажатия курсор находился вне границ проекций, то появляется диалоговое окно выбора проекции. После выбора проекции система переходит к команде построения сплайна, аналогично описанному выше.
