Контроль качества - проверка моделей и чертежей

Предыдущая страницаВ началоСледующая страница

Добавлен новый инструмент для автоматического нормоконтроля и проверки файлов на соответствие отраслевым и корпоративным стандартам: Контроль качества . В новом окне системы доступен вызов специального файла расширения "*.tfqms» - сценария проверки, в котором заложены методы контроля и контролируемые параметры. Каждое предприятие может разработать свой алгоритм проверки или использовать стандартный.

New17212

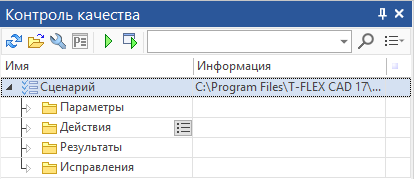

Отображение результатов проверки, установка параметров проверки, загрузка и выполнение сценариев проверки осуществляется через специальное окно Контроль качества. Все действия при проверке моделей зависят от сценария. Сценарий может осуществлять автоматическую проверку нормоконтролёра и конструктора: проверку шрифтов, толщин линий, наличие размеров, технических требований, отсутствие "подогнанных размеров», когда номинал исправлен вручную, отсутствие пересечения тел, отсутствие ошибок пересчёта модели и переменных, и т.д. Кроме того, сценарий может осуществлять автоматическую проверку файлов на сокрытие секретной информации, что необходимо для службы безопасности. Можно проверить наличие скрытых текстов, слоёв, рабочих плоскостей, проверить наличие зашифрованных текстов в названиях элементов, проверить наличие "лишних», неиспользуемых построений.

Окно «Контроль качества»

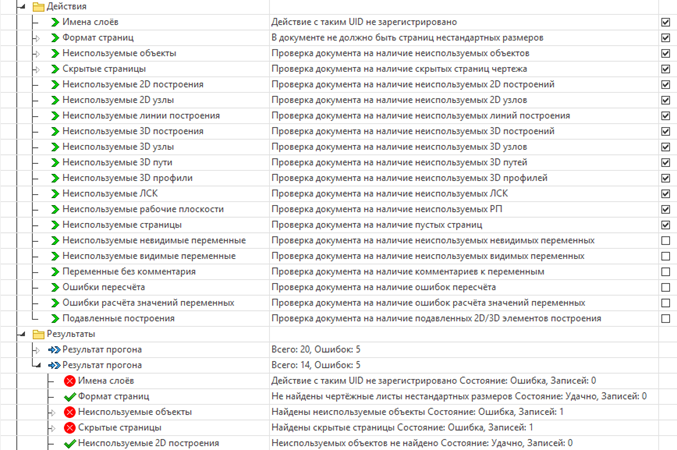

Окно Контроль качества в древовидной форме отображает сценарий контроля качества, позволяет выполнить сценарий, и отображает результат проверки.

New17213

В окне доступны следующие колонки.

New17214

Имя. Отображает имя сценария, действия, результата и любого другого объекта сценария.

Информация. Даёт поясняющий комментарий к действию, выводит информацию о результате действия или исправления.

Выбор. Колонка содержит напротив каждого действия специальное поле, установка или снятие флага в котором определяет будет выполнено действие или нет.

В окне доступны следующие команды.

New17215

Обновить

New17216

Открыть сценарий

New17217

Установки (вызов окна Установки)

New17218

Параметры сценария

New17219

Выполнить сценарий

New17220

Выполнить сценарий для папки

Кроме того, доступен поиск, принцип работы которого аналогичен поиску в других окнах.

Сценарий контроля качества

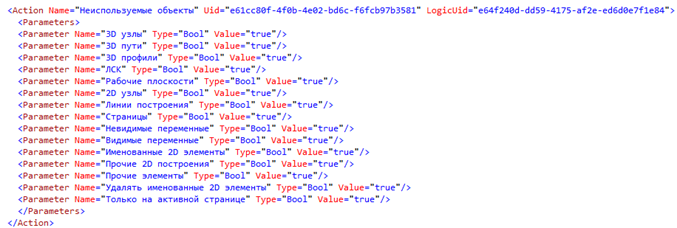

Сценарий контроля качества – это файл формата "*.tfqms», в котором зарегистрирован набор тестов. Такой файл представляет собой программный код XML для вызова методов проверки моделей через специальную библиотеку, основанную на работе Open API T-Flex CAD.

New17221

Стандартный сценарий контроля качества может быть самостоятельно расширен или скорректирован пользователем, либо написан заново с учётом правил вызова подгружаемой библиотеки и вывода данных в окно Контроль качества.
