T-FLEX Учебное пособие 17

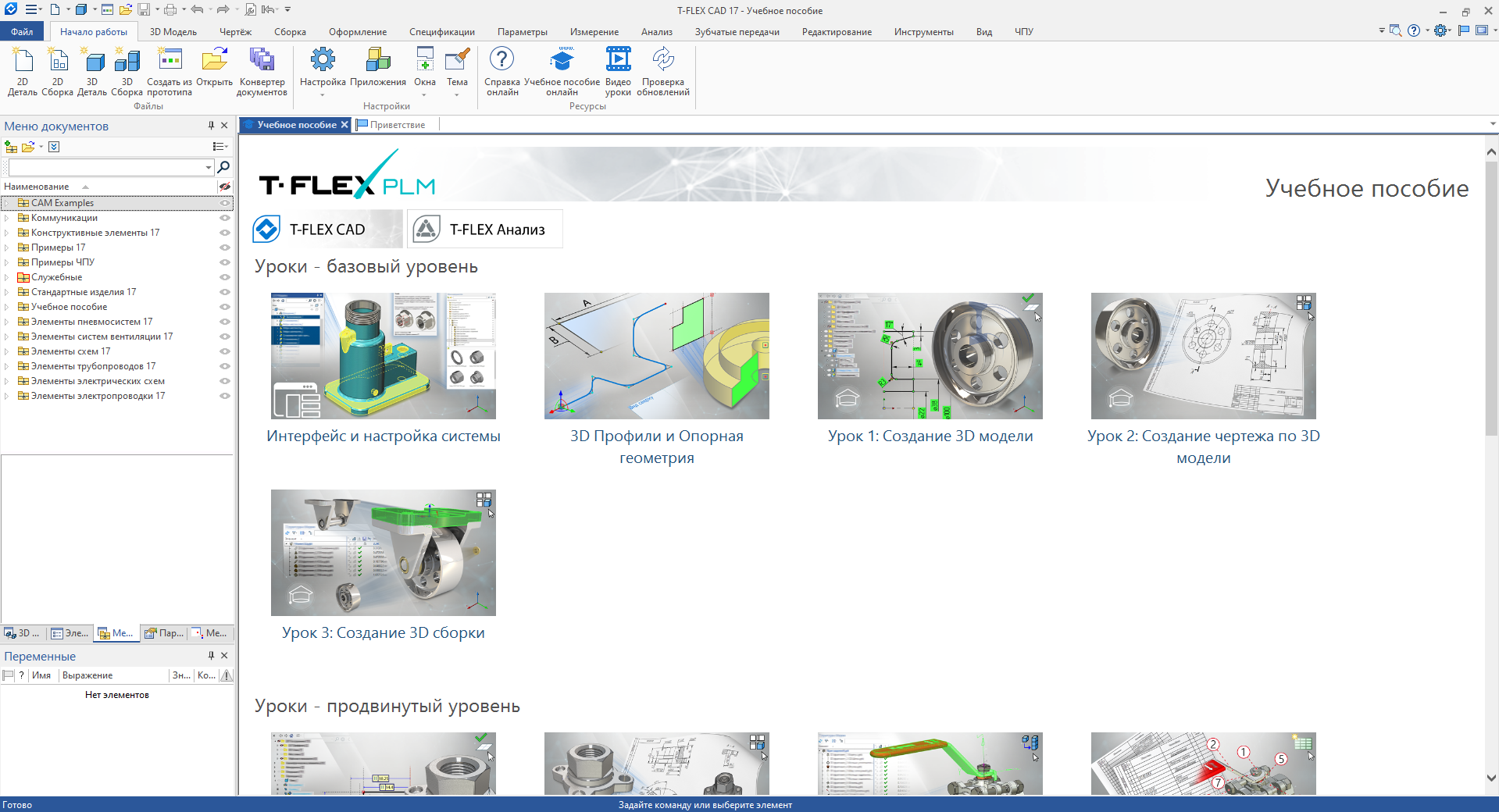

В новой версии T-FLEX CAD был обновлен интерфейс учебного пособия.

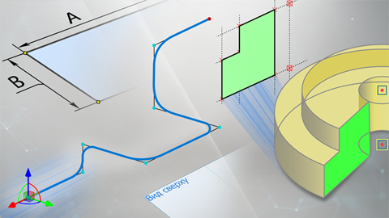

Добавлен урок базового уровня по созданию 3D Профиля и элементов опорной геометрии. Данный урок знакомит пользователя с основными принципами создания 3D моделей. Рассматриваются такие базовые понятия как Рабочая плоскость, Рабочая поверхность и 3D Профиль. Подробно описывается как можно создать чертеж на рабочей плоскости и как превратить контур модели в 3D модель, а также как быстро копировать, симметрично отражать или использовать элементы опорной геометрии в качестве массива.

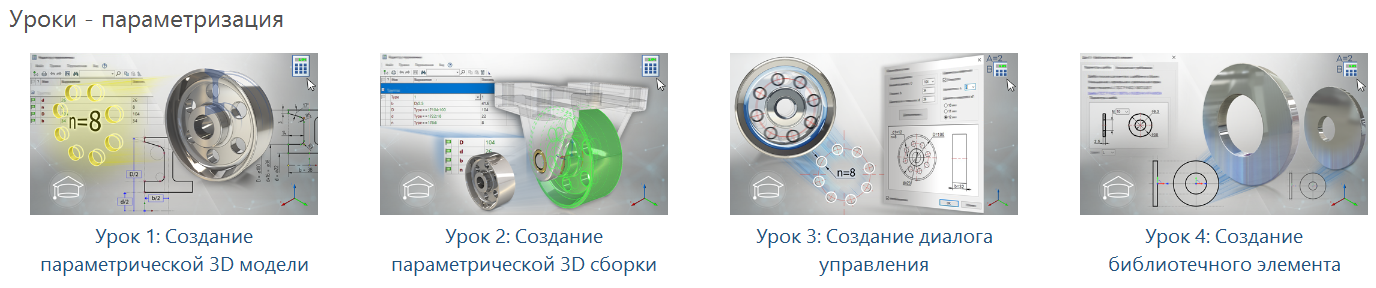

Раздел по параметризации был значительно переработан.

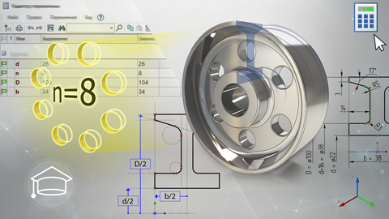

Добавлен урок по созданию параметрической 3D модели.

В уроке описывается создание параметрической модели, основанной на двух способах построения эскиза – использование линий построения с обводкой линиями изображения и использование элементов эскиза, ограничений и управляющих размеров. В данном уроке пользователь подробно знакомится с понятиями переменной, внешней переменной и редактором переменных.

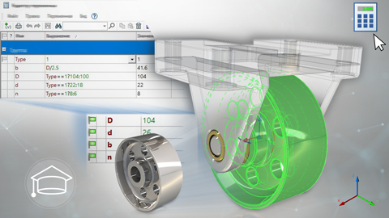

Переработан урок по созданию параметрической 3D сборки.

Теперь в качестве параметрической 3D сборки используется 3D сборка, рассмотренная в базовом уровне учебного пособия, благодаря чему урок стал гораздо проще для понимания. В данном уроке в заранее заготовленную 3D сборку постепенно вставляются параметрические 3D модели, внешние переменные которых передаются на уровень сборки, после чего 3D сборка становится параметрической.

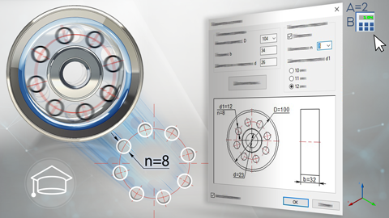

Переработан урок по созданию диалога управления.

Теперь в качестве модели, по которой создается диалог управления используется ролик, созданный в первом уроке базового уровня. В данном уроке подробно описывается как создать удобный диалог управления, с помощью которого можно быстро управлять основными параметрами детали.

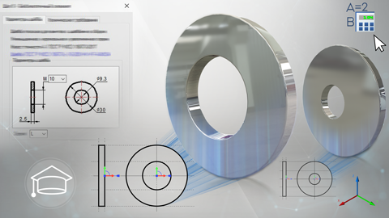

Переработан урок по созданию библиотечного элемента.

Теперь в качестве рассматриваемой модели используется Шайба ГОСТ Р ИСО 10673-2017. Данный урок является заключительным в разделе параметризации и включает в себя всю информацию, изученную пользователем в предыдущих уроках. В уроке рассматривается классический подход построения модели - переход от 2D к 3D.

Урок разделяется на следующие этапы:

•Создание базы данных

•Создание управляющих переменных

•Создание параметрического 2D чертежа с помощью линий построения

•Создание 3D модели шайбы по 2D чертежу

•Создание вектора привязки и 2D коннектора

•Создание ЛСК и 3D коннектора

•Создание диалога управления шайбой

•Задание данных для спецификаций

•Создание иконки и просмотра детали

Добавлен урок по созданию 2D чертежа.

В данном уроке сделан упор на работу с 2D чертежами, а именно описывается создание параметрического 2D чертежа, его оформления, создание слоев и векторов привязки.

Добавлен урок по созданию 2D сборки.

В данном уроке описывается работа с 2D сборками. В качестве одного фрагмента используется чертеж, полученный в уроке по созданию 2D чертежа.  В процессе выполнения урока последовательно вставляются различные фрагменты из меню документов, включая стандартные изделия. Далее создаются вектора привязки, проставляются позиции и заполняется спецификация.

Добавлен урок по созданию листового тела.

В данном уроке описывается работа с различными операциями листового металла, а именно с операциями Заготовка, Фланец, Выштамповка, Ребро жесткости и др. После этого создается проекция развертки листового тела и таблица сгибов.
