Выбор исходных объектов массива 3D элементов

В зависимости от выбранного типа массива будет доступна одна из следующих опций для выбора исходных объектов массива:

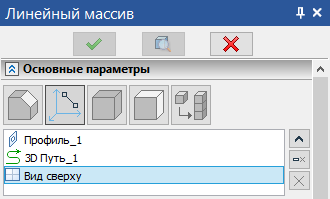

Выбираемые объекты будут занесены в список исходных объектов массива в окне параметров операции. Список и опции автоменю взаимосвязаны - активация опции автоменю активирует список в окне параметров и наоборот. Для выбора исходных объектов массива фрагментов нет отдельной опции автоменю, объекты выбираются после активации списка.

Управление списком осуществляется при помощи кнопок Развернуть, Свернуть, Удалить элемент из списка (удаляет выбранную строку списка), Очистить (удаляет все объекты из списка), расположенных в правой части списка.

Обратите внимание, что после выбора первого же объекта копирования поле задания типа массива становится недоступным для редактирования. Для смены типа массива необходимо удалить все 3D объекты, уже занесённые в список исходных объектов массива. Только после этого можно будет выбрать другой тип массива.

3D элементы построения и операции выбираются простым указанием их либо прямо в 3D сцене (с помощью ), либо в дереве модели. Для выбора 3D тела можно указать (также либо в 3D сцене, если это возможно, или в дереве 3D модели) любую из операций, участвующих в создании данного тела. В список выбранных объектов автоматически будет занесена последняя операция данного тела.

Выбор исходных объектов для массива граней следует рассмотреть более подробно.

Выбор исходного набора граней для массива граней

По умолчанию после вызова команды создания массива граней активна опция автоменю Выбор всех граней, созданных операцией.  При этом на панели фильтров (или системной панели) будет доступен только фильтр выбора граней, но при указании грани в 3D сцене в список объектов копирования заносится целиком операция, создавшая эту грань.

При необходимости можно вместо вышеупомянутой опции активировать опцию Выбор копируемых граней или ограничивающих их рёбер и циклов. Тогда можно будет выбирать как операции, так и отдельные грани, ограничивающие их рёбра, циклы.

Массив граней может создаваться только в рамках одного тела. Применение граней к стороннему телу может привести к ошибке.

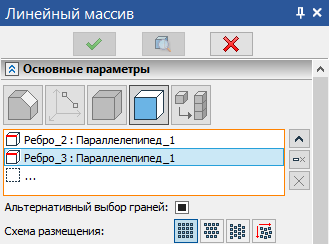

Какой набор граней из двух возможных, определяемых заданной последовательностью рёбер, выбирать в качестве исходного объекта массива, указывает дополнительный флаг Альтернативный поиск граней в окне параметров.

Флаг имеет три состояния:

включен по умолчанию,

включен,

выключен.

Для того, чтобы система выбирала набор граней самостоятельно (по условию минимума площади), необходимо установить флаг в состояние .

Если в процессе дальнейшей работы с 3D моделью соотношение площадей изменится, система автоматически выберет в качестве исходного объекта массива другой набор граней.

В тех случаях, когда необходимо прямо указать один из двух возможных наборов граней, используются два других состояния флага (включен и выключен ). Каждое из них будет соответствовать конкретному набору граней. То, какой набор граней будет соответствовать конкретному состоянию флажка, выбирается системой произвольно после задания набора рёбер. В этом случае при любых дальнейших изменениях модели копируемый набор граней не меняется.
