Массивы 3D элементов

Массив 3D элементов – это операция системы T-FLEX CAD, позволяющая создавать копии уже существующих 3D объектов.
В зависимости от вида массива создаваемые копии (элементы массива) могут располагаться:

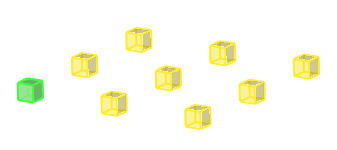

•вдоль направляющего вектора с заданным шагом ( линейный массив),

•по окружности вокруг заданной оси ( круговой массив),

•вдоль пути ( массив по пути),

•в заданных 3D точках ( массив по точкам),

•в зависимости от заданного параметрического закона ( параметрический массив),

•аналогично другому массиву или набору отверстий, созданному одной операцией ( массив по образцу),

•в точках декартовой, цилиндрической или сферической СК, определяемых значениями из базы данных ( массив по таблице).

В качестве исходных объектов для создания массивов (объектов копирования) могут выбираться 3D элементы построения, операции, тела, грани, 3D фрагменты. Набор копируемых объектов каждого массива может содержать несколько элементов, но обязательно одного типа. В зависимости от типа копируемых объектов массивы делятся на следующие типы:

• массивы элементов построения,

• массивы операций,

• массивы тел,

• массивы граней,

• массивы фрагментов.

Все массивы одного типа, вне зависимости от их вида, обладают общими особенностями создания и редактирования.

Создание массива

Для создания любого массива после вызова соответствующей команды необходимо выполнить следующие действия:

1.Выбрать тип создаваемого массива;

2.Выбрать исходные объекты массива;

3.Выбрать направляющие элементы и задать основные параметры массива (действия, выполняемые на данном шаге, зависят от вида создаваемого массива);

4.Задать ограничения и исключения (если это необходимо и возможно);

5.Задать дополнительные параметры массива (набор данных параметров, зависит от типа массива);

6.Подтвердить создание массива ( в автоменю или заголовке окна параметров).

Динамический просмотр

По умолчанию при создании и редактировании любых массивов 3D элементов включён динамический просмотр, т.е. в 3D сцене показывается предварительное изображение результата операции, динамически изменяющееся при изменении параметров массива. Динамический просмотр можно отключить, сняв флаг на вкладке Опции в окне параметров команды.

Основные темы в этом разделе:

•Типы массивов 3D элементов

•Выбор исходных объектов массива 3D элементов

•Виды массивов 3D элементов

•Схема размещения и сдвиг на полшага в массивах 3D элементов

•Ограничения и исключения в массивах 3D элементов

•Привязка к 3D элементам массива

•Дополнительные параметры массива 3D элементов
