Траектория операции По траектории

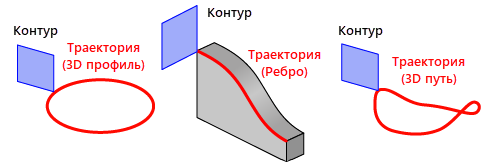

Траектория определяет направление и протяженность операции. В качестве траектории может выступать любой объект с проволочной геометрией. Чаще всего для задания траектории используется 3D путь, но можно также использовать 3D профили, набор рёбер, циклы и т.д.

Выбор траектории

После задания контура система автоматически включает опцию для выбора траектории:

Элемент, выбранный для задания траектории, подсвечивается.

После выбора траектории становится доступной пиктограмма подтверждения операции . Введённых данных уже достаточно для создания операции. Выбранный контур будет двигаться из текущего положения вдоль траектории «перпендикулярно траектории» или «параллельно исходному».

Изменить направление

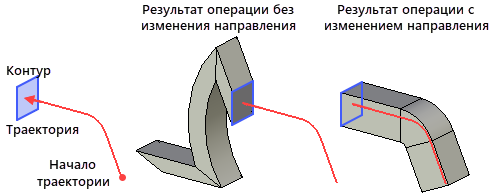

В случаях когда исходные элементы траектории имеют некорректное направление и нет возможности перевернуть их (например ребро тела), то необходимо использовать опцию Изменить направление .

Обрезка траектории

Обрезка траектории используется в тех случаях, когда нельзя изменить исходный объект траектории, но необходимо укоротить саму траекторию. Размер обрезаемых частей задается от начала или конца траектории.
