Общие сведения об операции По параметрам

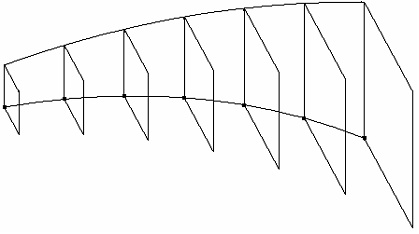

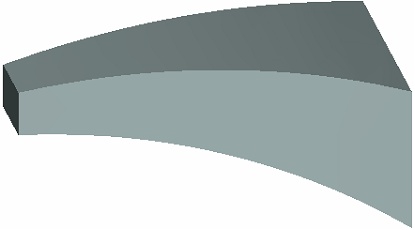

«Движение» профиля осуществляется за счет многократного копирования исходного профиля. По полученному набору профилей формируется конечное тело. Тело может быть замкнутым. В зависимости от типа геометрии профиля (поверхность или проволока) конечное тело может быть как твердым, так и телом-поверхностью.



Ведущим параметром операции является номер копии профиля. Номер копии автоматически изменяется в процессе расчёта операции от 1 до указанного количества с шагом 1.

Для каждой копии профиля рассчитывается так называемая система координат текущей копии. Копирование исходного профиля происходит в направлении от исходной системы координат к рассчитанной системе координат текущей копии. В качестве исходной системы координат пользователь может выбрать одну из локальных систем координат модели. Если локальная система координат не выбрана, то в качестве исходной системы координат используется глобальная система координат.

Определение положения начала и ориентация осей системы координат текущей копии производится двумя способами. Можно задавать законы изменения параметров системы координат, описывая их выражениями. Другой способ позволяет  использовать 3D пути или поверхности других тел для определения в пространстве системы координат текущей копии. Каждый из способов подробно будет описан ниже. Управляя системой координат копии, пользователь управляет положением и ориентацией каждой копии профиля.

Управление параметрами системы координат копии осуществляется через диалог параметров операции. Можно выделить два основных типа параметров операции - управляемые параметры и управляющие параметры.

Управляемые параметры – их значения рассчитываются автоматически в процессе создания операции. Для считывания значений таких параметров можно назначить независимые переменные.

Независимыми называют те переменные системы, которым присвоено конкретное значение, а не выражение. Они не зависят от других переменных системы. В свою очередь от них могут зависеть некоторые параметры 2D или 3D построений, а также другие (зависимые) переменные.

В блоке управляемых параметров имя независимой переменной всегда выбирается из списка уже существующих в системе независимых переменных.

Параметр Номер копии всегда является управляемым. Для него обязательно нужно выбрать независимую переменную, которой будет присваиваться текущее значение номера копии при расчёте операции.

Чтобы задать зависимость между параметрами, определяющими положение копии в пространстве, и формообразующими параметрами копии профиля, вы можете подставить в поле управляемого параметра имя независимой переменной модели. После расчёта положения системы координат для текущего положения копии профиля, в блоке управляемых параметров присваиваются значения назначенным переменным. Если от назначенной независимой переменной каким-либо образом зависит геометрия профиля, то при создании каждой копии значения управляемых параметров будут присваиваться соответствующим параметрам модели. Таким образом, в зависимости от значений управляемых параметров будет пересчитываться форма профиля.

Переменная, которой присваивается значение номера копии, может указывать на номер строки базы данных.

Управляющие параметры – поля, зависимости в которых задаются пользователем. В поле управляющих параметров может быть вписано произвольное выражение. В данное выражение можно включить любую переменную системы. Например, включите в него переменную, отвечающую за номер копии. При этом получится определённая выражением зависимость данного параметра от номера копии.

Расчёт операции выполняется в следующем порядке: присваивается следующее значение номеру копии, рассчитываются управляющие параметры, вычисляются остальные управляемые параметры (если они есть), пересчитывается исходный профиль с текущими значениями переменных, выполняется копирование профиля.

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.
