Параметры камеры

Закладка Общие

Параметр Имя позволяет задать уникальное имя.

Параметры Уровень, Цвет и Слой являются общесистемными и задают режим отображения камеры на экране.

Показывать в 3D окне. При установленном флаге видимость камеры в 3D окне управляется специальными командами. При снятом флаге камера не отображается в 3D окне, независимо от команд управления видимостью элементов. Возможность использования камеры не зависит от её видимости.

Закладка Параметры

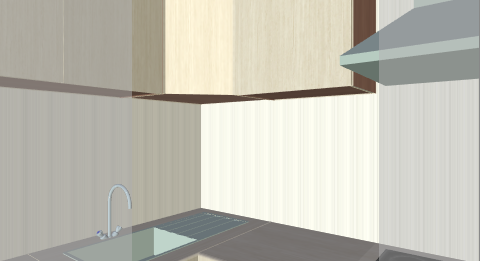

Параметр Тип определяет метод проецирования объектов 3D сцены при визуализации её данной камерой.

Проекция может быть Параллельная – задающая параллельное проецирование, то есть без учёта расстояния до точки взгляда или Перспективная – задающая перспективное проецирование, при котором учитывается искажение, возникающее при увеличении расстояния между камерой и видимым объектом.

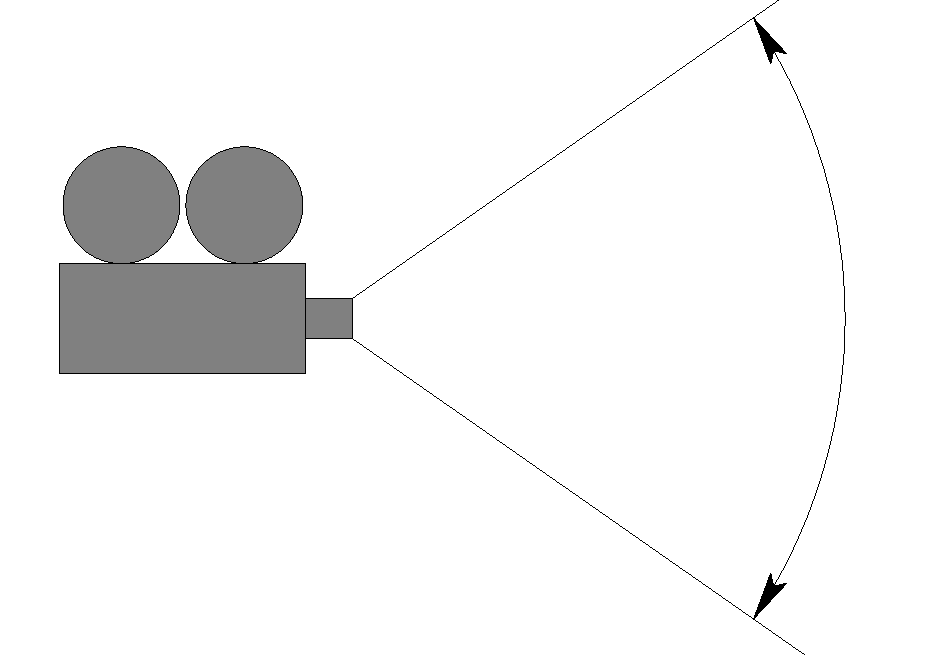

Угол. Задаёт угол обзора перспективной проекции. Изменение угла влияет на высоту обзора проекции.

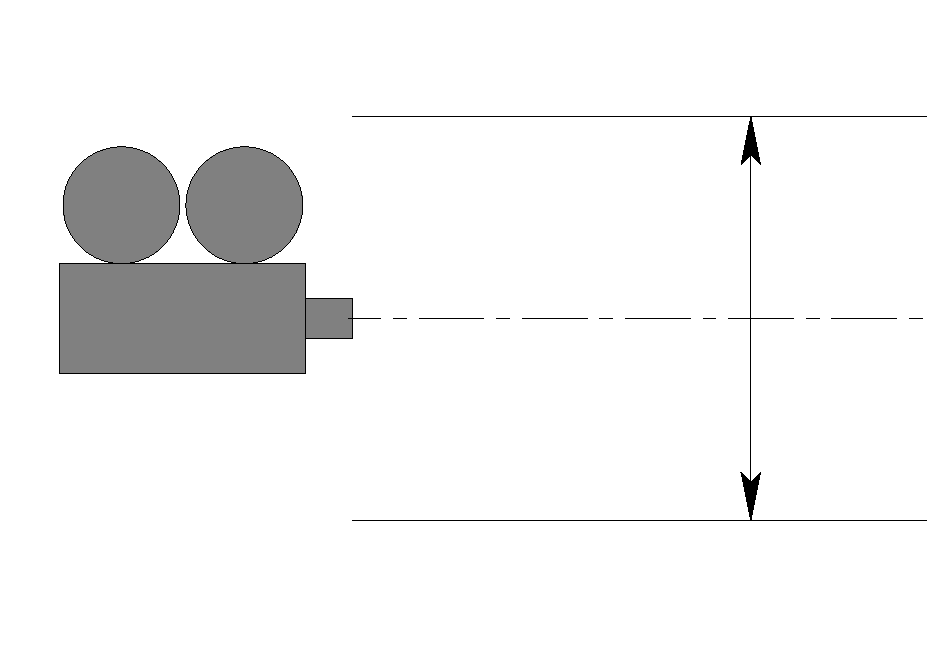

Высота. Задаёт высоту обзора проекции. Изменение высоты влияет на угол обзора проекции.

Длина. Задаёт дистанцию до проекции.

При параллельном проецировании изменение данного параметра не влияет на изображение, получаемое с камеры. В данном случае возможность редактирования длины сохранена для удобства работы с манипуляторами в 3D сцене (при переключении типа проецирования манипуляторы сохраняют положение).

Соотношение сторон ширина/высота. Задаёт соотношение сторон проекции. Можно выбрать значение из выпадающего списка или настроить соотношение вручную.

Соотношение сторон учитывается при записи анимации разборки через камеру.

Подробную информацию об анимации разборки можно найти в разделе Управление разборкой.

Внешняя. Если модель используется в качестве 3D фрагмента, то камеры этой модели, у которых данный параметр установлен, являются доступными и в сборочной модели. Положение такой камеры определяется положением 3D фрагмента. Изменять параметры внешней камеры в сборке нельзя.

Закладка Преобразование

В данной закладке можно выполнить необходимые преобразования для камеры (см. раздел Преобразование 3D элементов).

Закладка Преобразование сопряжений

В данной закладке можно удалить преобразования сопряжений, созданных после создания камеры (см. раздел Перемещение сопряженных элементов).

Общие параметры

По умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.
