Окружность - Радиус и угол

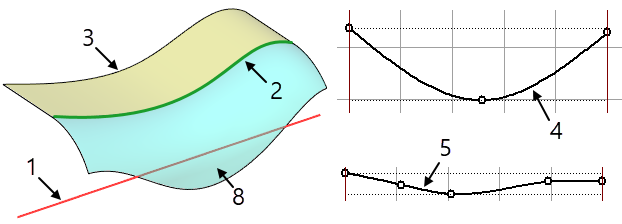

Для создания поверхности Окружность – Радиус и угол нужно выполнить следующие действия.

1.Выбрать опорную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.

2.Выбрать направляющую кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. Должна полностью лежать на касательной грани.

3.Выбрать касательную грань. Может быть задана гранью, поверхностью или набором гладкосопряжённых граней.

4.Задать радиус. Значение может быть постоянным или переменным, заданным при помощи графика.

5.Задать угол. Диапазон изменения угла от -360° до +360°. Значение может быть постоянным или переменным, заданным при помощи графика. В случае использования графика диапазон изменения от -359,99° до 0, либо от 0 до +359,99°. График не может переходить из отрицательной области в положительную или наоборот. Ось абсцисс графика – длина вдоль опорной кривой.

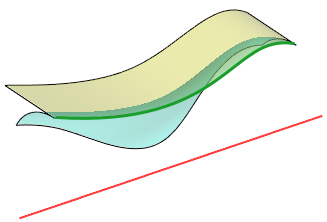

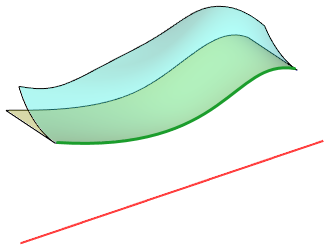

6.При необходимости поставить флаг обратного направления. Установка и снятие флага изменяет направление касания на противоположное. Сочетание параметров угла и обратного направления позволяет создать поверхность в любой из четвертей условной системы координат заданной исходной поверхностью и направляющей кривой.

7.Изменить, или оставить значения по умолчанию для параметров, определяющих точность построения.

8.Подтвердить создание поверхности.
