Окружность - Радиус

Для создания поверхности Окружность – Радиус нужно выполнить следующие действия.

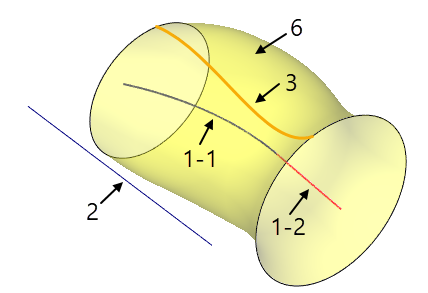

1.Выбрать осевую кривую. Может представлять собой путь, трассу, ребро или последовательность гладкосопряжённых рёбер.

2.При необходимости выбрать опорную кривую. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер. В случае, если опорная кривая не выбрана – ориентацию образующих профилей будет задавать осевая кривая.

3.При необходимости выбрать кривую радиуса. Может представлять собой путь, трассу, незамкнутый профиль, ребро или последовательность гладкосопряжённых рёбер.

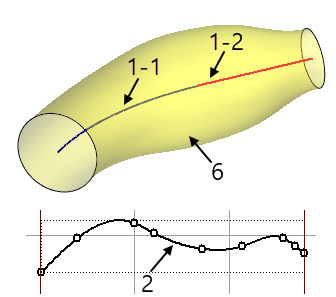

4.В случае, если не задана кривая радиуса, задать радиус. Значение может быть постоянным или переменным, заданным при помощи графика. Ось абсцисс графика – длина вдоль осевой кривой или опорной кривой если она задана.

5.Изменить, или оставить значения по умолчанию для параметров, определяющих точность построения.

6.Подтвердить создание поверхности.
