Рабочая поверхность |

|
Рабочая поверхность |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Построения > Поверхность Чертёж > 3D Модель > Поверхность Сборка (3D) > Построения > Поверхность Листовой металл (3D) > Построения > Поверхность Поверхности > Построения > Поверхность Сварка > Построения > Поверхность Примитив > Построения > Поверхность Опорная геометрия > Рабочие поверхности > Поверхность |
Клавиатура |
Текстовое меню |
<3SU> |
Построения > Рабочая поверхность |

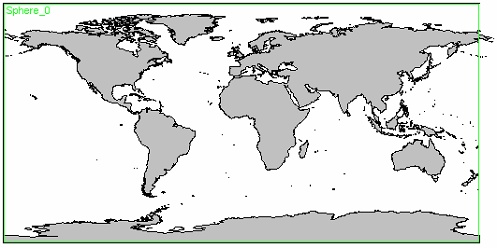

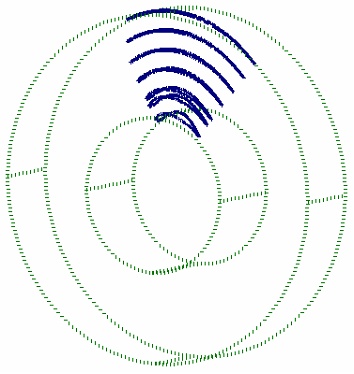

Рабочие поверхности – это вспомогательные 3D элементы, представляющие собой образ геометрической поверхности определённого типа. В качестве таких поверхностей могут использоваться цилиндр, сфера и тор. По функциональному назначению рабочие поверхности схожи с рабочими плоскостями. В основном они предназначены для переноса 2D объектов чертежа в 3D пространство. Каждая рабочая поверхность всегда связана с параметрической областью, расположенной на странице 2D чертежа. На основе плоского 2D изображения, лежащего на данной странице, можно создать вспомогательные 3D элементы (3D узлы, 3D профили, 3D пути), которые будут лежать на соответствующей рабочей поверхности – цилиндре, сфере или торе.

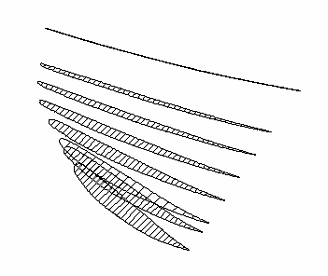

Основное назначение рабочих поверхностей - построение вспомогательных объектов (3D профилей, 3D путей, 3D узлов) для создания деталей с поверхностями двойной кривизны: лопаток турбин, гребных винтов, корпусов кораблей, фюзеляжей летательных аппаратов. Для лучшего понимания работы рабочих поверхностей можно ознакомиться с примерами.
Вызов данной команды доступен только в том случае, если в документе присутствует хотя бы один элемент, позволяющий задать рабочую поверхность, например два 2D узла.
Основные темы в этом разделе:
•Общие сведения о рабочей поверхности
•Параметры рабочей поверхности
