Расстояние по конусу

Для создания линейного размера на основе двух непараллельных отрезков необходимо после вызова команды Размер активировать следующую опцию автоменю:

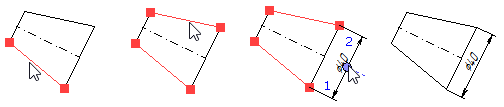

Активация данной опции настраивает фильтр выбора таким образом, что могут быть выбраны только отрезки прямых. Далее необходимо выбрать в любом порядке два отрезка, нажав на них . При выборе отрезков, параллельных друг другу, результат построения будут соответствовать обычному расстоянию между параллельными прямыми. При выборе отрезков, не параллельных друг другу, выбранные отрезки считаются боковыми сторонами проекции конуса. Размер при этом соответствует расстоянию между концами выбранных линий. Направление измерения либо перпендикулярно, либо параллельно оси конуса, т.е. биссектрисе угла между выбранными отрезками. Изначально система произвольно выбирает одну из четырёх возможных пар точек измерения, а направление измерения перпендикулярно оси. Для последовательного переключения между возможными сочетаниями направления и точек измерения необходимо воспользоваться следующей опцией автоменю:

Таким образом можно проставлять диаметры оснований и высоту конуса без создания дополнительных узлов на концах линий.

Для выбора отрезков также можно воспользоваться следующей опцией, появляющейся в автоменю после входа в режим создания размера по конусу:

После активации данной опции нажатие в любом месте чертежа выбирает отрезок, ближайший к месту нажатия. Для выбора двух отрезков подряд достаточно активировать опцию один раз.

После выбора отрезков любым из вышеперечисленных способов появится предварительное изображение размера. Далее размерная линия будет следовать за курсором перпендикулярно направлению измерения, а значение размера - вдоль размерной линии. В автоменю станут доступны опции позиционирования размерной линии и значения размера, изменения знака, связи с другим размером и общие опции команд создания 2D элементов. Установите желаемое положение размерной линии и значения размера, перемещая курсор, и подтвердите ввод нажатием или <Enter>. Размер будет создан. По окончании создания размера команда остаётся в режиме создания размеров по конусу.

Если выбранные линии конуса представляют собой проекцию конической резьбы, выполненной с помощью команды Резьба, то обозначение размера будет взято из обозначения резьбы.
