Размер-лидер (длина кривых)

Для создания размеров, показывающих длину выбранного элемента на выноске, необходимо после вызова команды Размер активировать следующую опцию автоменю:

После активации данной опции появляется привязанное к курсору предварительное изображение размера.

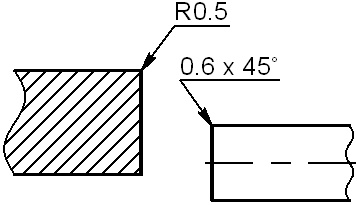

Далее необходимо указать объект привязки, нажав на нём . Для выбора доступны линии любых типов, кроме прямых построения, на которых нет узлов, а также 2D узлы, характерные точки линий изображения, пересечения линий построения и произвольные точки на чертеже. При выборе пересечения линий изображения или произвольной точки чертежа в выбранной точке создаётся 2D узел. Выбранный объект определяет положение стрелки выноски размера, после чего за курсором начинает следовать только выноски. Если выбрана линия изображения, то значение размера определяется автоматически и соответствует длине этой линии. Если выбран объект другого типа, то значение размера по умолчанию будет нулевым, но его можно отредактировать вручную. Таким образом можно, например, получить размеры, показанные на рисунке:

С помощью следующей опции автоменю можно в дополнение к первому объекту привязки выбрать ещё несколько линий изображения, суммарная длина которых будет прибавлена к значению размера:

После активации данной опции выберите все желаемые линии, нажав на каждой из них в любом порядке. Выбранные линии будут подсвечены.

После того, как все желаемые линии выбраны, необходимо подтвердить или отменить выбор с помощью следующих опции автоменю:

В обоих случаях команда вернется к заданию положения полки лидера.

В процессе задания положения полки лидера в автоменю также доступны опции изменения направления полки, изменения знака, связи с другим размером и общие опции команд создания 2D элементов.

Нажмите в произвольной точке чертежа, которая определит положение полки лидера. Размер будет создан. По окончании создания размера команда остаётся в режиме создания размеров-лидеров.
