Экспорт в EIA

Опишем для примера, приведенного ниже, параметры которые можно задать при выводе профиля штриховки в формат EIA.

Деталь, изображенная на примере, имеет профиль, состоящий из двух контуров (полилинии, включающей в себя отрезки и две дуги, и окружности).

На примере выделен начальный узел профиля и стрелкой показано направление обхода профиля.

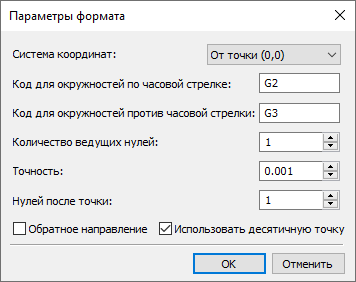

При задании выходного формата "EIA" вы можете изменить следующие опции вывода:

Система координат. Задает точку, относительно которой будут отсчитываться координаты профиля. Вы можете выбрать из списка:

•От точки (0,0)

•От начала контура

•В приращениях

Код для окружности по часовой стрелке. Задает код для определения дуг, заданных по часовой стрелке.

Код для окружности против часовой стрелки. Задает код для определения дуг, заданных против часовой стрелке.

Количество ведущих нулей. Задает обязательное количество цифр до десятичной точки при записи чисел в файл.

Точность. Задает точность округления чисел при записи в файл.

Нулей после точки. Задает обязательное количество цифр после десятичной точки.

Обратное направление. Получение координат профиля в обратном направлении заданному.

Использовать десятичную точку. Параметр необходим для задания жесткого формата без десятичной точки.

При выборе формата EIA создается следующий файл:



Файл Profile.eia.



X205.74 Y188.9

X224.18 Y122.54

X79.63 Y122.54

X79.63 Y139.4

G2 X96.49 Y156.26 i0.0 k16.86

X139.54 Y156.26

X139.54 Y172.48

G2 X155.96 Y188.9 i0.0 k16.42

X205.74 Y188.9



X195.47 Y143.28

G3 X195.47 Y143.28 i12.98 k0.0
