Экспорт в X3D, IV, VRML 2.0, TF3D, PLY, OBJ

В данной главе описаны параметры экспорта в форматы X3D и VRML 2.0.

Для форматов IV, TF3D, PLY, OBJ доступны меньшие наборы параметров, но все доступные для них параметры совпадают с аналогичными параметрами форматов X3D и VRML 2.0. Кроме того, данные параметры используются в большинстве других полигональных сеточных форматов, описанных в следующих разделах.

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла.

Выбранные путь и название файла отображаются в поле в верхней части окна параметров. При необходимости их можно указать заново с помощью окна выбора файлов, нажав кнопку , расположенную в правой части поля, или ввести с клавиатуры.

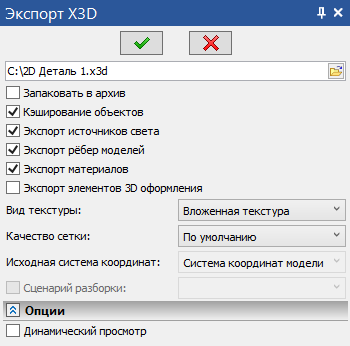

Ниже можно задать следующие параметры:

Запаковать в архив

Сокращает объем полученного файла и позволяет хранить в одном файле все необходимые данные. Например, можно хранить вместе основной файл сцены и текстуры.

Кэширование объектов

Если в документе существует несколько одинаковых элементов, то при включённом флажке они будут сохранены в единственном экземпляре. Для получения всех элементов к этому экземпляру будут применяться преобразования. Если флаг снят, то для каждого из этих элементов будет создан отдельный экземпляр, соответственно размер файла будет больше.

Экспорт источников света

Добавление в файл источника света активного вида.

Экспорт рёбер моделей

Позволяет добавлять в файл рёбра моделей в виде отдельных графических элементов.

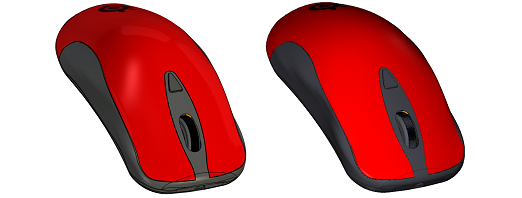

         Модель в T-FLEX CAD        Результат экспорта

Экспорт материалов

Позволяет экспортировать материалы.

Экспорт элементов 3D оформления

Позволяет экспортировать 3D элементы оформления, такие как размеры и допуски.

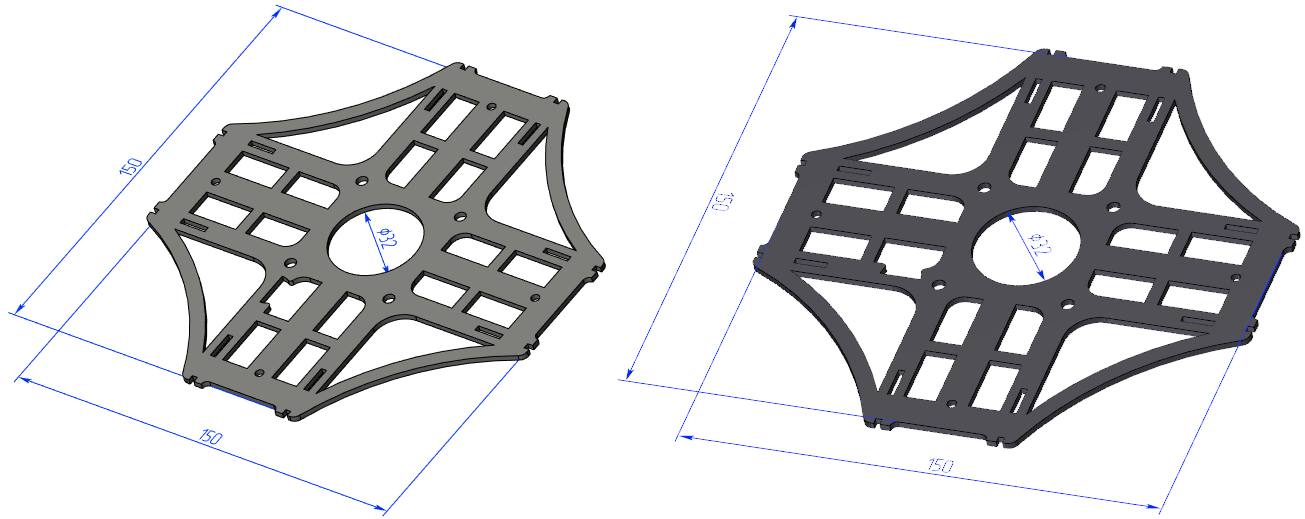

         T-FLEX CAD                                             Результат экспорта

Вид текстуры:

•без текстур - файл сохраняется без данных о текстурах,

•внешняя структура - в файл добавляется только ссылка на текстуру,

•вложенная текстура - текстура хранится внутри файла модели.

Качество сетки

Качество поверхностей экспортируемой модели. Чем выше качество, тем больше размер файла.

В выпадающем списке доступны такие же наборы стандартных параметров качества, как и в команде, управляющей качеством изображения в 3D сцене.

Для отображения создаваемой сетки в 3D окне можно пользоваться динамическим просмотром (см. ниже).

При выборе набора Пользователя можно вручную настроить каждый параметр генерации сетки. Геометрический смысл данных параметров описан в описании вкладки 3D диалога Параметры документа.

При задании пользовательских настроек качества сетки также доступна опция Равномерная сетка. По умолчанию плотность сетки неравномерна - криволинейные поверхности разбиваются на большее количество полигонов, чем плоские, и чем сложнее форма поверхности тем больше число образующих её полигонов. При включении опции Равномерная сетка плотность сетки будет одинаковой для всех поверхностей модели.

Исходная система координат

В выпадающем списке можно выбрать одну из ЛСК модели, которая будет считаться основной. Это означает, что при импорте файла эта ЛСК будет совмещена с началом координат.

Сценарий разборки

Позволяет выбрать сценарий разборки, который будет добавлен в экспортируемый файл.

Динамический просмотр

В нижней части окна параметров команды располагается вкладка Опции, содержащая флаг Динамический просмотр. При установленном флаге экспортируемая полигональная сетка отображается в 3D окне. Это позволяет получить точное представление о том, в каком виде будет экспортирована геометрия.

Параметры сетки задаются выше в выпадающем списке Качество сетки.
