Экспорт в STEP и IGES

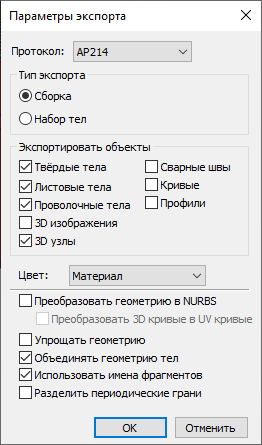

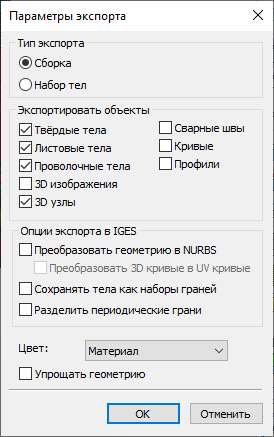

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта. Для данных форматов используются похожие диалоги.

Протокол (только для STEP)

По умолчанию включён новый протокол AP214. Старая версия протокола AP203 не поддерживает передачу цвета, но обеспечивает совместимость STEP файлов со старыми версиями CAD систем.

Тип экспорта

Доступны следующие типы:

•Сборка
Модель экспортируется с сохранением сборочной структуры, если она существует.

•Набор тел
Модель экспортируется без сохранения сборочной структуры.

Экспортировать объекты

В данной группе параметров следует установить флаги тех типов объектов, которые вы хотите экспортировать. Доступны следующие типы:

•Твёрдые тела
Тип объекта сохраняется.

•Листовые тела
Экспорт тел-поверхностей. Тип объекта сохраняется.

•Проволочные тела
Если во внешней операции лежит проволочное тело – оно будет экспортировано.

•3D изображения
Объект будет экспортирован как сетка.

•3D узлы
Тип объекта сохраняется.

•Сварные швы
Сварные швы преобразуются в тела.

•Кривые
Экспорт 3D путей и трасс. Они преобразуются в проволочную геометрию.

•Профили.
Экспорт 3D профилей. Замкнутые профили преобразуются в тела-поверхности. Незамкнутые профили преобразовываются в проволочную геометрию.

Прочие параметры

Цвет

Можно выбрать один из следующих источников цвета тел:

•Материал
Основной цвет материала тела.

•Тоновая закраска
Цвет, заданный в параметрах тела или его граней.

Преобразовать геометрию в NURBS

Преобразует полиномиальные сплайны в рациональные (NURBS) сплайны. Позволяет использовать экспортированный файл в системах, не поддерживающих полиномиальные сплайны.

Преобразовать 3D кривые в UV кривые

Преобразует 3D кривые в кривые, определяемые 2D кривой, лежащей на 3D поверхности. Данная опция доступна только при использовании опции Преобразовать геометрию в NURBS. Позволяет использовать экспортированный файл в системах, не поддерживающих 3D кривые. Может повысить качество модели.

Упрощать геометрию

По возможности удаляет избыточную топологию у экспортируемых тел модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. По умолчанию эта опция отключена, так как при её использовании растут время экспорта и потребление памяти.

Объединять геометрию тел (только для STEP)

Уменьшает объем экспортированного STEP-файла и сокращает время последующего импорта геометрии из STEP в T-FLEX CAD или другие системы, не влияя на конечный результат импорта. При использовании данной опции конвертор ищет совпадающие объекты в модели CAD и заменяет их в результатах экспорта ссылками на единственный объект. По умолчанию опция включена. Отключите её, если экспорт даёт некорректные результаты.

Использовать имена фрагментов (только для STEP)

При установленном флаге имена экспортированных тел 3D фрагментов будут основаны на параметрах операции вставки фрагмента: если для операции задан параметр Имя фрагмента (отображаемое), он используется при экспорте; в противном случае используется параметр Имя операции. При снятом флаге имена экспортированных тел 3D фрагментов будут основаны на именах файлов фрагментов.

Параметр Имя фрагмента (отображаемое) наследуется операцией вставки фрагмента из параметров документа фрагмента.

Сохранять тела как наборы граней (только для IGES)

Вместо сохранения твёрдого тела, будет сохраняться набор его граней, каждая грань как отдельная поверхность.

Разделить периодические грани

Разделяет периодические грани (например, цилиндрические), на две части. Может повысить качество модели, но увеличивает время экспорта. Позволяет использовать экспортированный файл в системах, не поддерживающих периодические грани.
