Экспорт в JT, ACIS, PRC

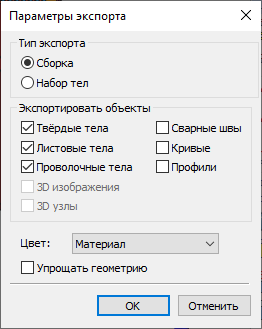

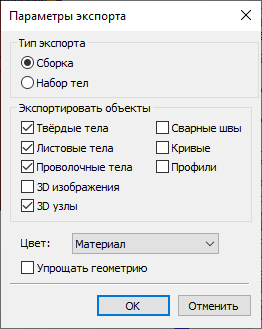

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого файла. После этого появляется диалоговое окно, в котором можно настроить параметры экспорта.. Для данных форматов используются похожие диалоги.

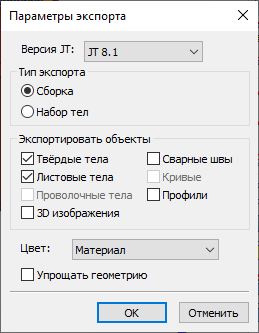

Версия JT

Для формата JT можно дополнительно указать версию JT.

Тип экспорта

Доступны следующие типы:

•Сборка
Модель экспортируется с сохранением сборочной структуры, если она существует.

•Набор тел
Модель экспортируется без сохранения сборочной структуры.

Экспортировать объекты

В данной группе параметров следует установить флаги тех типов объектов, которые вы хотите экспортировать. Доступны следующие типы:

•Твёрдые тела
Тип объекта сохраняется.

•Листовые тела
Экспорт тел-поверхностей. Тип объекта сохраняется.

•Проволочные тела (только для ACIS и PRC)
Если во внешней операции лежит проволочное тело – оно будет экспортировано.

•3D изображения (только для JT и PRC)
Объект будет экспортирован как сетка.

•3D узлы (только для PRC)
Тип объекта сохраняется.

•Сварные швы
Сварные швы преобразуются в тела.

•Кривые (только для ACIS и PRC)
Экспорт 3D путей и трасс. Они преобразуются в проволочную геометрию.

•Профили.
Экспорт 3D профилей. Замкнутые профили преобразуются в тела-поверхности. Незамкнутые профили преобразовываются в проволочную геометрию. Для формата JT доступен экспорт только замкнутых профилей.

Прочие параметры

Цвет
Можно выбрать один из следующих источников цвета тел:

•Материал
Основной цвет материала тела.

•Тоновая закраска
Цвет, заданный в параметрах тела или его граней.

Упрощать геометрию
Опция по возможности удаляет избыточную топологию у экспортируемых тел модели. В результате уменьшается размер выходного файла. Опция не изменяет качество модели. К примеру, это могут быть «лишние» рёбра, разбивающие цилиндрическую поверхность на сегменты. При использовании данной опции увеличивается время экспорта и потребление памяти.
