Экспорт в STL (Стереолитография)

Экспортировать модель в формат STL можно как с помощью общей для всех форматов команды экспорта, так и с помощью отдельной команды, предназначенной для экспорта именно в этот формат:

Команда также доступна на панели быстрого доступа.

При экспорте в формат стереолитографии геометрическая форма поверхностей 3D модели передаётся с помощью разбиения поверхностей на совокупность плоских треугольных областей. Точность моделирования поверхности зависит от параметров трёхмерной сетки.

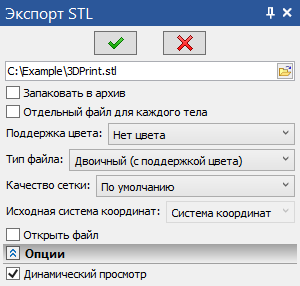

После вызова команды появится стандартное окно выбора файлов, в котором необходимо указать папку для сохранения результата экспорта и название создаваемого .stl-файла.

Выбранные путь и название файла отображаются в поле в верхней части окна параметров. При необходимости их можно указать заново с помощью окна выбора файлов, нажав кнопку , расположенную в правой части поля, или ввести с клавиатуры.

Ниже можно задать следующие параметры:

Запаковать в архив

Файл .stl будет запакован в формат .7z.

Отдельный файл для каждого тела

Для каждого тела в сборке будет создан отдельный файл выбранного формата с сеткой.

Поддержка цвета

Можно выбрать один из двух стандартных форматов: Формат VisCAM и SolidView или Формат Materialise Magics. Также можно выбрать пункт Нет цвета.

Тип файла:

•Двоичный (с поддержкой цвета) – бинарный формат с поддержкой цвета. Тела хранятся в виде одной большой сетки.

•ASCII (многотельность) – текстовый формат без поддержки цвета. Тела разделены на отдельные сетки.

Качество сетки

Качество поверхностей экспортируемой модели. Чем выше качество, тем больше размер файла.

В выпадающем списке доступны такие же наборы стандартных параметров качества, как и в команде, управляющей качеством изображения в 3D сцене.

Для отображения создаваемой сетки в 3D окне можно пользоваться динамическим просмотром (см. ниже).

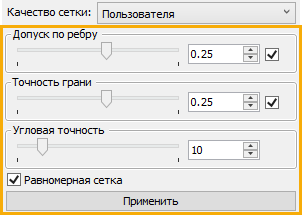

При выборе набора Пользователя можно вручную настроить каждый параметр генерации сетки. Геометрический смысл данных параметров описан в описании вкладки 3D диалога Параметры документа.

При задании пользовательских настроек качества сетки также доступна опция Равномерная сетка. По умолчанию плотность сетки неравномерна - криволинейные поверхности разбиваются на большее количество полигонов, чем плоские, и чем сложнее форма поверхности тем больше число образующих её полигонов. При включении опции Равномерная сетка плотность сетки будет одинаковой для всех поверхностей модели.

Исходная система координат

В выпадающем списке можно выбрать одну из ЛСК модели, которая будет считаться основной. Это означает, что при импорте файла эта ЛСК будет совмещена с началом координат.

Открыть файл

Опция позволяет по окончании экспорта открыть экспортированный файл в программе, с которой этот формат ассоциирован.

Динамический просмотр

В нижней части окна параметров команды располагается вкладка Опции, содержащая флаг Динамический просмотр. При установленном флаге экспортируемая полигональная сетка отображается в 3D окне. Это позволяет получить точное представление о том, в каком виде будет экспортирована геометрия.

Параметры сетки задаются выше в выпадающем списке Качество сетки.
