Качество изображения 3D сцены

Вызов команды доступен на Панели Вид в 3D окне:

Команда Качество изображения позволяет настроить качество отображения объектов в 3D окне.

Качество изображения является единым для всех 3D окон. Изменение качества в одном окно автоматически меняет его и в других окнах.

При вызове команды появляется выпадающее меню, в котором доступны следующие опции:

Существует ряд встроенных в систему наборов параметров качества (Очень грубое, Грубое, Пониженное, Стандартное, Повышенное, Высокое и Очень высокое).

Вариант По умолчанию применяет параметры Качества сетки, установленные на вкладке 3D Параметров документа.

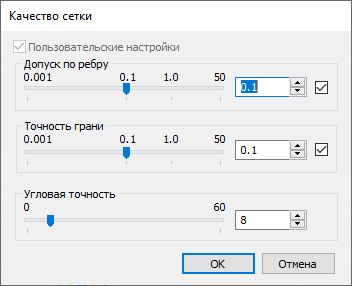

Вариант Пользователя позволяет настроить параметры качества сетки вручную. При активации этого варианта появляется диалоговое окно:

В этом диалоговом окне представляется возможность настроить 3 основных параметра:

•Допуск по ребру

•Точность грани

•Угловая точность

Чем меньше значение каждого параметра, тем точнее будет отображаться модель.

Значения, установленные по умолчанию при открытии данного диалога, соответствуют примененным в данный момент.

Геометрический смысл данных параметров описан в разделе 3D. Параметры документа.

Увеличение качества изображения может привести к уменьшению производительности.

Качество можно также задавать индивидуально для конкретного тела в диалоге его параметров.
