Селектор

Для продвинутой настройки фильтров предназначена команда Селектор.

Вызов команды:

При помощи этой команды задается набор элементов чертежа и 3D модели, которые возможно выбрать (аналогично панели фильтров), а также задаются дополнительные параметры фильтров.

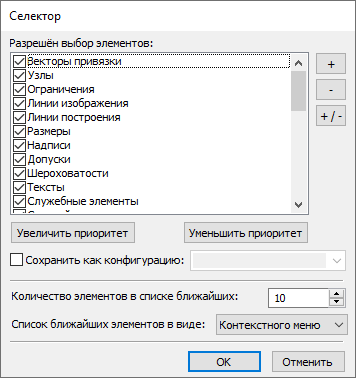

После вызова команды на экране появится диалог настройки селектора. Диалог задать типы выбираемых элементов, сохранить конфигурацию и настроить параметры списка ближайших элементов.

Нажатие кнопки OK приводит к сохранению заданных настроек и выходу из команды. Кнопка Отменить закрывает диалог команды без сохранения изменений.

Типы выбираемых элементов

Основное поле диалога Разрешён выбор элементов содержит список типов элементов системы (2D и 3D). При работе в 2D и 3D окнах возможен выбор элементов только тех типов, флаги которых установлены в данном списке. Флаги можно снимать/устанавливать нажатием . По умолчанию разрешён выбор элементов всех типов. Кнопки справа от списка позволяют быстро [+] установить все флаги, [-] снять все флаги и [+/-] инвертировать конфигурацию флагов (одновременно снять все установленные и установить все снятые).

Установка/снятие флагов в списке синхронизировано с активацией/деактивацией соответствующих фильтров типа элемента на панели фильтров.

Конфигурации селектора

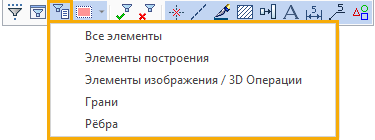

Текущую конфигурацию флагов в списке можно сохранить как именованную конфигурацию селектора. Для этого необходимо установить флаг Сохранить как конфигурацию под списком и задать в соседнем поле имя новой конфигурации, либо выбрать из выпадающего списка имя одной из имеющихся конфигураций для перезаписи. Впоследствии можно быстро загрузить сохранённую конфигурацию с помощью кнопки Выбор конфигурации селектора, расположенной на панели фильтров рядом с кнопкой вызова диалога команды Селектор. Кнопка выбора конфигурации вызывает выпадающее меню, в котором доступны все сохранённые конфигурации селектора. По умолчанию доступны следующие конфигурации:

В зависимости от выбранной конфигурации будут активированы/деактивированы соответствующие фильтры типов элементов

Параметры списка ближайших элементов

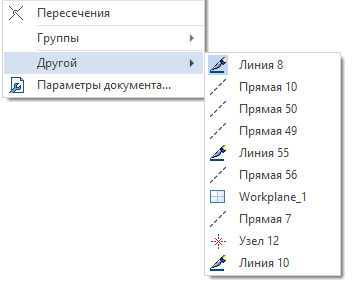

В нижней части диалога команды Селектор можно настроить параметры списка элементов, вызываемого выбором пункта Другой в контекстного меню выбранного элемента:

•Количество элементов в списке ближайших
Максимально возможное количество элементов в списке.

•Список ближайших элементов в виде
Список может отображаться в виде выпадающего меню в отдельном диалоговом окне.
