Изменение позиции и ориентации отверстий

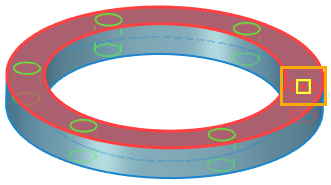

Изменение точки привязки и ориентации выполняется отдельно для каждого отверстия в создаваемом наборе. То отверстие, параметры которого можно редактировать в данный момент, выделяется в 3D сцене цветом. По умолчанию используется красный цвет. Остальные отверстия набора – зелёные.

Обычно редактируемым является последнее созданное отверстие. Выбрать другое отверстие набора можно с помощью опции:

После активизации данной опции достаточно указать курсором на одно из созданных отверстий и нажать . Указанное отверстие будет выделено.

Удалить выбранное отверстие можно с помощью опции:

Изменение точки привязки отверстия

Полностью перезадать точку привязки отверстия можно с помощью опции:

После вызова данной опции необходимо указать новую точку привязки редактируемого отверстия.

Изменить положение отверстия на текущей базовой грани можно в опциях.

Изменить параметры существующего отверстия можно, выбрав его в дереве модели и вызвав из контекстного меню команду - Переменные.

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования созданной операции используется специальная команда.

Режим доработки 3D фрагмента

Опция автоматически становится доступной в автоменю команды при выборе элементов на фрагменте в сборке.
