Отверстия через несколько тел

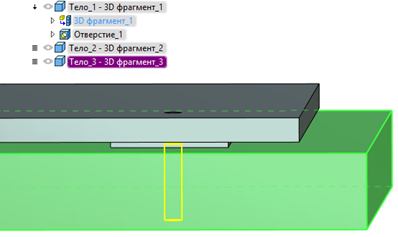

Отверстия могут проходить сразу через несколько твёрдых тел. Результатом создания такого набора отверстий будет одна многотельная операция.

Если при дальнейшей работе с моделью каждое из этих тел должно использоваться отдельно, то после создания отверстия необходимо будет воспользоваться операцией разделения.

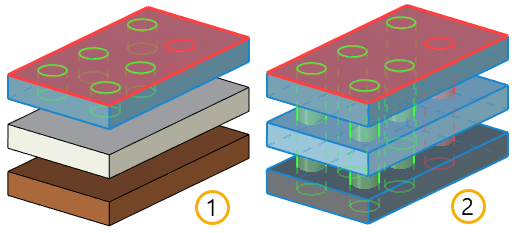

1. Создание набора отверстий через одной тело

2. Создание набора отверстий через несколько тел

Создание отверстий через несколько тел одновременно

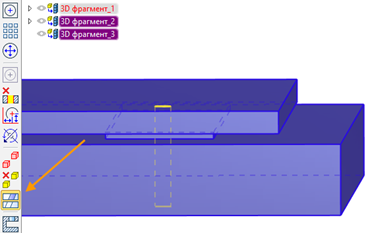

Выбрать дополнительные тела можно с помощью опции:

Тела можно выбирать как в дереве модели, так и прямо в 3D сцене.

Не рекомендуется в качестве дополнительного тела выбирать в дереве модели операцию-родителя уже выбранного тела, т.к. в этом случае будет создана копия этой операции.

Отменить выбор тел позволяет опция:

C помощью опции Создавать соосные тела  можно создавать соосные отверстия в нескольких телах или фрагментах, и при этом они не будут объединены в одно.





Для каждого тела создаётся независимое отверстие.

Параметризация поддерживается на уровне общих переменных. Т.е. если задать размеры отверстия через переменные, то эти переменные сохранятся для каждого из отверстий.
