Ориентация отверстий

По умолчанию все создаваемые отверстия размещаются системой так, чтобы ось каждого отверстия (ось X системы координат шаблона отверстия) была направлена по нормали к поверхности базовой грани в точке привязки. Ориентация поперечного сечения отверстия, т.е. угол поворота отверстия вокруг его оси (определяемый направлением оси Y системы координат отверстия) выбирается системой произвольно.

При необходимости можно изменить ориентацию каждого отверстия набора отдельно.

Ориентация задается с помощью указания направления и поворота для каждого отверстия. Параметры становятся доступны при активации флажка Ориентация во вкладке Положение и ориентация.

Изменить ориентацию отверстия можно одним из двух способов:

По дополнительной ЛСК

Заданная ЛСК используется для указания направления осей системы координат отверстия (заданной в его шаблоне).

Отверстие поворачивается таким образом, чтобы направления всех осей системы координат отверстия совпали с направлением осей выбранной ЛСК.

Задание направления по ЛСК:

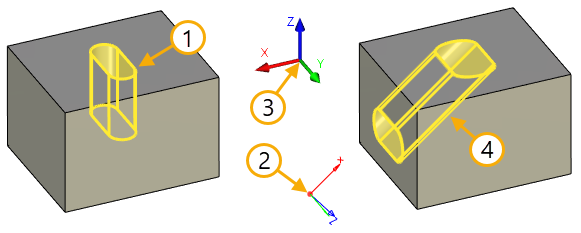

1. Исходное направление отверстия

2. ЛСК, задающая направление отверстия

3. Глобальная система координат

4. Направление отверстия по ЛСК

Задание поворота по ЛСК:

Также доступна возможность ориентации всех отверстий набора по одной ЛСК.

По 3D узлам

В этом случае отдельно задаются ориентация оси отверстия и угол поворота отверстия вокруг его оси. Можно определить только одну из этих величин, например, поворот отверстия вокруг оси, а саму ось оставить неизменной (так, как её расположила система) – для доворота некруглого отверстия вокруг его оси.

При задании 3D узла для ориентации оси отверстия ось будет направлена от точки привязки отверстия к 3D узлу. При задании 3D узла для поворота отверстия ось Y системы координат отверстия направляется от точки привязки к выбранному узлу.

Задание направления по 3D узлу:

Задание поворота по 3D узлу:

Поиск базовой грани

При необходимости в выпадающем списке Поиск базовой грани можно явно указать относительно какой базовой грани необходимо создать отверстие.

Доступно 3 опции:

•По умолчанию

•Ближайшая

•Первая

Если выбрана опция По умолчанию, то создать отверстие можно только на основе 3D узлов, принадлежащих выбранной грани.

Опции Ближайшая и Первая позволяют создать отверстие на основе 3D узлов, не принадлежащих выбранной грани.

Опция Ближайшая позволяет выбрать ближайшую базовую грань к выбранному 3D узлу. Для построения отверстия по ближайшей базовой грани необходимо:

1. Запустить команду создания отверстия.

2. В выпадающем списке Поиск базовой грани выбрать опцию Ближайшая.

3. Указать 3D узел по которому необходимо построить отверстие.

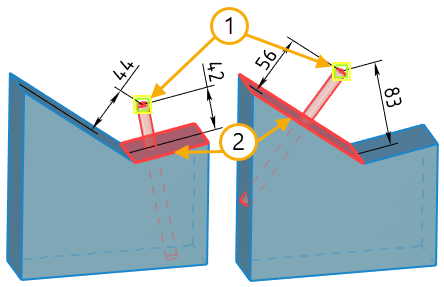

1. 3D узлы

2. Ближайшие базовые грани

Опция Первая используется для построения отверстия относительно базовой грани, по которой было построено первое отверстие. Данную опцию можно использовать только в режиме добавления дополнительных отверстий. Для построения отверстия таким способом необходимо:

1. Запустить команду создания отверстия.

2. Выбрать первый узел для создания первого отверстия.

3. Не выходя из команды, выбрать опцию Первая.

4. Указать 3D узел по которому необходимо построить следующее отверстие.

1. Первый 3D узел, по которому строится первое отверстие с помощью опции Ближайшая

2. Второй 3D узел, по которому строится второе отверстие с помощью опции Первая

Соосное отверстие

Любое отверстие может быть создано как соосное (т.е. лежащее на той же оси) произвольной цилиндрической или конической грани. Это можно использовать для создания отверстия, соосного другому существующему круглому отверстию.

Положение исходной грани должно допускать создание соосного ей отверстия. Например, при создании отверстия, соосного другому отверстию, исходное отверстие не может быть расположено на той же грани, что и создаваемое. Направление оси создаваемого отверстия будет совпадать с направлением оси исходной грани.

1. Исходное отверстие

2. Соосное отверстие

Создание отверстий с заданным направлением

Иногда требуется создать отверстия по узлам, построенным на границе двух и более граней с учётом направления. Так как система не может автоматически определить направление, она подбирает первое подходящее решение. Однако пользователь может самостоятельно задать направление, выполнив следующую последовательность действий.

В данном примере мы построим массив отверстий по узлам, созданных на ребре тела. Узлы были созданы заранее.

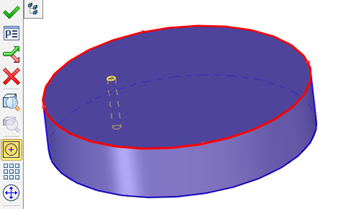

Шаг 1. Выбираем грань отверстия. Грань определяет направление отверстия.

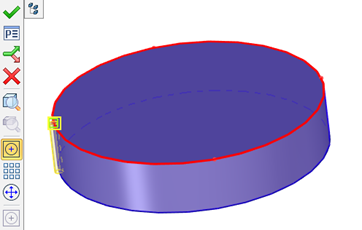

Шаг 2. Привязываем текущее отверстие к узлу массива. Система построит отверстия относительно выбранной грани.

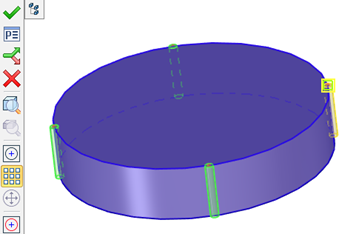

Шаг 3. Выбираем остальную часть массива.
