Глубина отверстий |

|
Глубина отверстий |
|
Глубина отверстий набора может задаваться числовым значением или вычисляться автоматически в зависимости от задействованного режима:
•До следующей грани. Отверстия создаются до ближайших граней, пересекаемых поверхностями отверстий.
•Насквозь. Отверстия создаются через всё выбранное тело (набор тел).
•На заданную глубину. Глубина отверстий определяется числовым значением.
•До заданной грани. Отверстия создаются до заданной грани (выбранная грань должна пересекаться с поверхностями создаваемых отверстий).

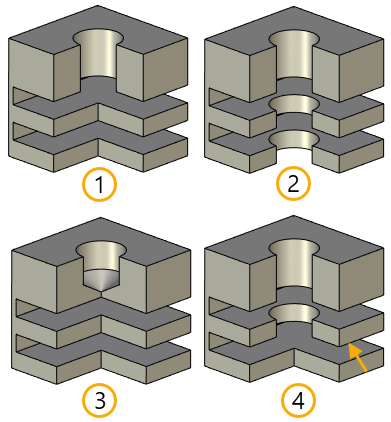

1. До следующей грани
2. Насквозь
3. На заданную глубину
4. До заданной грани
Для отверстий под концы установочных винтов и центровых отверстий формы A, B, C, E, R, T допускается использовать только режим На заданную глубину.
Случаи, когда оси отверстий не перпендикулярны пересекаемым ими граням тела или когда грани тела, пересекаемые отверстиями, неплоские, могут потребовать дополнительных мер для получения корректных входов отверстий. В этой ситуации удобно использовать режим учёта неплоских граней: отверстия дополнительно продлеваются с двух сторон на заданную величину припуска, а затем обрезаются гранями тела.

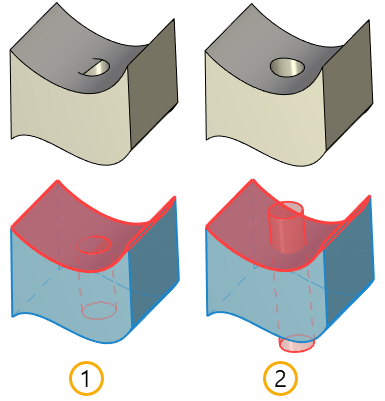

1. Создание отверстия без учёта неплоских граней
2. Создание отверстия с учётом неплоских граней
Задание глубины отверстия
Необходимый режим задания глубины отверстия устанавливается с помощью следующих опций автоменю команды:
|
<E> |
До следующей грани |
|
<F> |
Насквозь |
|
<J> |
На заданную глубину |
|
<S> |
До заданной грани |
В зависимости от типа отверстий часть опций может быть недоступна.
Выбор первых двух режимов не требует каких-либо дополнительных действий. Глубина отверстий будет определена системой автоматически.
При включении режима
в окне параметров операции, на условном обозначении отверстия, появятся дополнительные поля для задания глубины отверстия.
В последнем режиме (опция
) необходимо дополнительно указать в 3D сцене грань, до которой необходимо прорезать отверстия. Выбранная грань будет помечена цветом (по умолчанию - красным).
Дополнительный режим учёта неплоских граней включается флажком Учесть неплоские грани в нижней части окна параметров операции. После установки флажка в окне параметров появляется дополнительное поле Удлинить на, в котором необходимо ввести величину припуска отверстия.
