Импорт из Parasolid

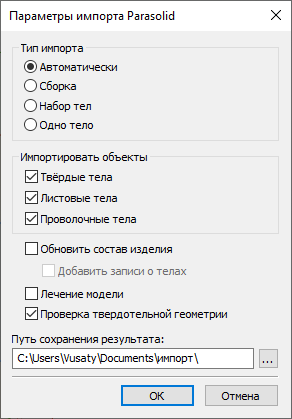

При импорте файлов в формате Parasolid можно настроить следующие параметры:

Тип импорта

Доступны следующие типы:

•Сборка
Модель будет импортироваться с созданием структуры сборки. Для хранения фрагментов и самой сборки на диске создаются новые документы, содержащие элементы сборки. После окончания импорта в окне T-FLEX CAD будет открыт созданный файл сборки.

•Набор тел
Модель будет импортирована как набор независимых внешних моделей, соответствующих отдельным деталям сборки. Импортированная модель добавляется в текущий документ T-FLEX CAD.

•Одно тело
Результатом импорта будет одно тело, которое вставляется в текущий документ T‑FLEX CAD. Результат аналогичен результату использования команды Внешняя модель.

Импортировать объекты

В этой группе параметров можно выбрать объекты, которые будут импортированы в документ: Твёрдые тела, Листовые тела и Проволочные тела.

Прочие параметры

Обновить состав изделия
Опция управляет созданием состава изделия на основе данных в файле Parasolid: Наименования (Имени продукта) и Обозначения (ID продукта). Опцию следует использовать, только если в импортируемом файле есть данные для структуры изделия.

Добавить записи о телах
Если опция активна, то при импорте в структуру изделия будут добавлены записи о телах.

Лечение модели
При обнаружении проблем с импортируемой геометрией система постарается их исправить.

Проверка твердотельной геометрии
Если опция активна, то при импорте будет проверена корректность импортируемой геометрии, и будут выведены сообщения в окне диагностики при обнаружении ошибок.

Путь сохранения результата
В данном поле можно задать папку, в которую будут записаны создаваемые документы. Кнопка справа от поля открывает стандартный диалог выбора папки.
