Импорт из IFC

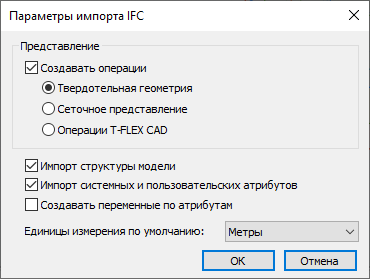

При импорте файлов в формате IFC можно настроить следующие параметры:

Представление

Данная группа параметров определяет тип 3D геометрии, создаваемой в документе T-FLEX CAD при импорте. Если флаг Создавать операции снят, 3D геометрия не импортируется. Если флаг установлен, можно выбрать один из следующих типов геометрии:

•Твердотельная геометрия
Геометрия импортируется как Внешняя модель, если это возможно. В противном случае используется сеточное представление.

•Сеточное представление
Геометрия импортируется как 3D изображение, если это возможно. В противном случае используется твердотельная геометрия.

•Операции T-FLEX CAD.
Геометрия импортируется как операции 3D моделирования T‑FLEX CAD, если это возможно. В противном случае используется сеточное представление или твердотельная геометрия, в зависимости от типа исходных данных. Данная опция является наиболее ресурсоёмкой, поэтому импорт будет проходить медленнее, чем при использовании других типов геометрии, однако позволяет получить модель, наиболее удобную для последующего редактирования в T-FLEX CAD.

Импорт структуры модели

При установленном флаге структура модели импортируется в виде структурных элементов.

Импорт системных и пользовательских атрибутов

При установленном флаге импортированным структурным элементам назначаются такие же системные и пользовательские атрибуты, как в исходном файле. Данная опция доступна только при включенном импорте структуры модели.

Создавать переменные по атрибутам

При установленном флаге создаются переменные, соответствующие импортированным системным и пользовательским атрибутам. Данная опция доступна только при включенном импорте атрибутов.

Единицы измерения по умолчанию

Единицы измерения тех элементов импортируемой геометрии, для которых единицы не были заданы в исходном файле.
