Обработка стыков Уклона граней

Обработка стыков между уклоняемыми и смежными с ними гранями

При выполнении уклона возможно возникновение разрывов между уклоняемыми и смежными с ними неуклоняемыми гранями. Для обработки таких разрывов можно использовать два способа:

•Создание дополнительных плоских граней;

•Продолжение поверхности неуклоняемой грани.

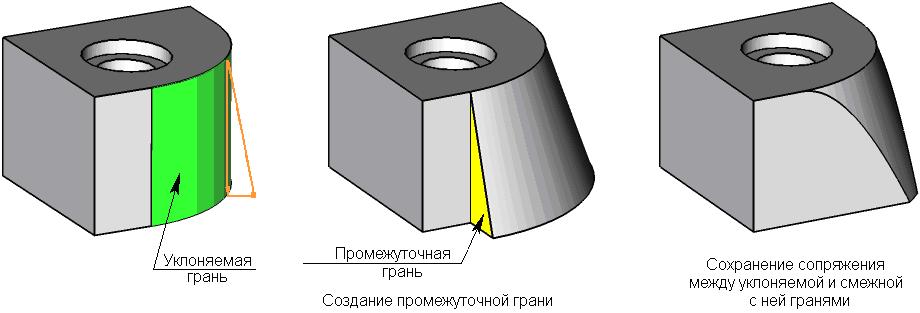

Первый способ предполагает создание дополнительной плоской грани для заделки разрыва. Второй способ позволяет сохранить сопряжение между этими гранями. При этом часть уклонённой грани будет отсечена поверхностью, построенной на продолжении смежной грани.

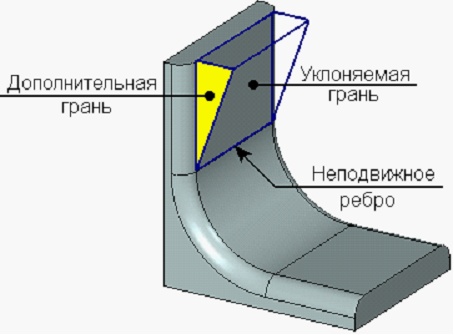

В некоторых случаях создание дополнительной грани является единственно возможным вариантом заделки разрыва на стыке граней. На рисунке справа представлен именно такой случай.

Обработка стыков между уклоняемыми гранями

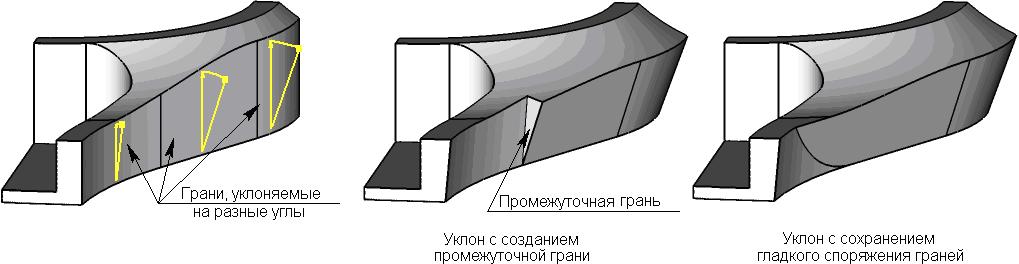

При уклоне смежных граней на разные углы между ними возможно образование разрывов. Для исправления этой ситуации можно использовать следующие способы:

•Создание дополнительных плоских граней;

•Продолжение поверхности неуклоняемой грани;

•Сохранять сглаживание.

Задание обработки стыков между гранями

Выбрать метод соединения уклоняемой и смежной с ней гранями можно при помощи параметра Соединение граней/Уклоняемых и неуклоняемых в окне параметров команды.

Аналогично можно выбрать метод соединения между уклоняемыми гранями.



Совместная обработка граней

Для совместной обработки двух смежных граней необходимо указать одну из граней в качестве неподвижной для второй, и включить флажок Совместная обработка в окне параметров команды.

По такому же принципу можно совместно уклонять три и более граней.
