Ступенчатый Уклон граней

Для создания ступенчатого уклона задаются:

1.Направление уклона;

2.Неподвижная грань или рабочая плоскость;

3.Уклоняемая грань;

4.Непрерывная последовательность рёбер на уклоняемой грани, геометрия которых должна быть сохранена при выполнении уклона. Все рёбра заданной последовательности должны быть не параллельны вектору направления уклона.

Для добавления рёбер на уклоняемую грань можно использовать команду Разделить грань.

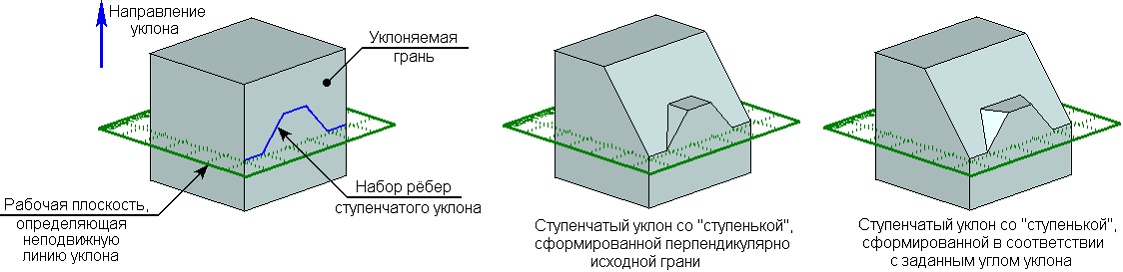

В результате уклоняемая грань поворачивается относительно неподвижной грани/рабочей плоскости. Вдоль линии, образованной заданной последовательностью рёбер, формируется ступенька. Дополнительные грани, формирующие ступеньку, могут быть созданы двумя способами: перпендикулярно исходной грани или под заданным углом уклона.

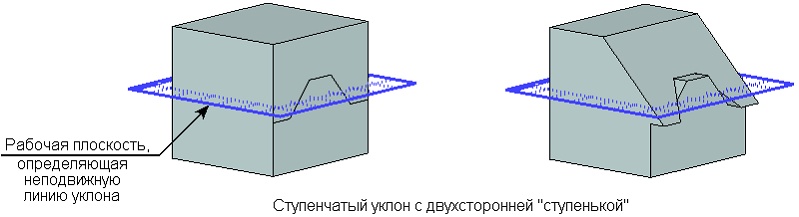

При создании ступенчатого уклона возможно создание двусторонней ступеньки.

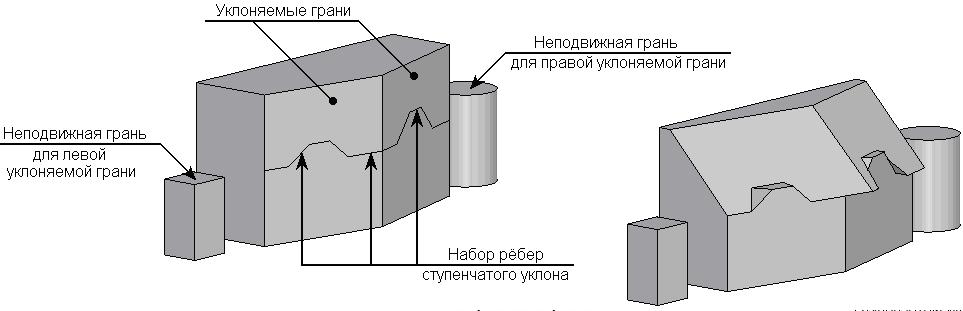

Ступенчатый уклон можно создавать сразу на нескольких гранях тела.



Создание ступенчатого уклона

Для создания ступенчатого уклона граней необходимо:

1.Задать направление уклона;

2.Указать неподвижную линию уклона;

3.Указать уклоняемую грань или набор граней;

4.Указать последовательность рёбер на уклоняемой грани;

5.Задать угол уклона (или набор углов уклона в случае выбора нескольких уклоняемых граней);

6.Указать способ создания дополнительных граней (по нормали или с уклоном);

7.Завершить создание операции с помощью .

Направление уклона, неподвижная линия уклона и уклоняемая грань указываются так же, как и при обычном уклоне.

Для задания рёбер ступенчатого уклона необходимо включить опцию:

При активизации этой опции команда переходит в режим выбора рёбер, относительно которого будет формироваться ступенчатый уклон.

Выбранные рёбра ступенчатого уклона будут занесены в соответствующий список окна параметров команды. Удалить выбранное ребро можно, выбрав его в списке и нажав на кнопку Удалить.

Способ создания дополнительных граней, образующих ступеньку, выбирается с помощью списка Рёбра ступенчатого уклона. Если установить значение Нормальные, грани будут сформированы перпендикулярно исходной грани. При значении Уклоняемые грани будут формироваться под заданным углом уклона.
