Картинка

Вызов команды:

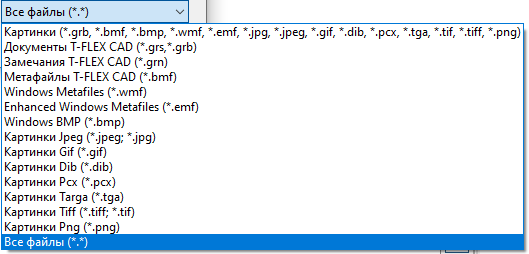

В чертёж T-FLEX CAD можно добавить векторные или растровые изображения, хранящиеся в файлах различных графических форматов:

Метафайлы T-FLEX CAD являются графическим образом чертежа T-FLEX CAD, не требуют параметрического пересчета и быстро выводятся на экран. На диске они хранятся с расширением *.bmf. Метафайлы можно получить в команде Экспорт или в результате анимации (команда Анимировать модель).

Эти изображения могут быть вставлены с различным масштабом, под различными углами и привязаны к узлам, что позволяет параметрически задавать их положение на чертеже. В отличие от фрагментов картинки сами по себе не являются параметрическими, не имеют переменных или специальных элементов привязки.

Для растровых картинок можно задавать прозрачный цвет фона.

Связь с исходным файлом. Механизм ссылок

Картинки, так же как фрагменты и базы данных, используют механизм ссылок, позволяющий управлять связями объектов с исходными файлами. Каждая картинка связана с объектом «ссылка», который указывает источник внешних данных.

Напомним, что объект ссылки может быть внешним (внешний файл) и внутренним (скопированная из внутреннего файла и сохранённая внутри основного документа картинка, документ фрагмента и т.п.). Управление ссылками осуществляется в окне Структура сборки.

Ссылки на файлы используются для 2D и 3D фрагментов, картинок. Команда Обновить ссылки обновляет все ссылки на файлы.

По умолчанию картинка использует внешнюю ссылку на исходный файл. Изменив ссылку на внутреннюю в окне Структура сборки, можно сохранить картинку непосредственно в файле чертежа (без связи с исходным файлом).

Внутренний документ-картинка может также создаваться автоматически сразу при вставке картинки. В этом случае созданная картинка будет связана сразу с двумя ссылками: на внешний документ (исходный файл) и на внутренний документ. Такая картинка будет работать как внутренняя, сохраняя изображение исходного документа в том виде, в каком оно было на момент вставки, но для неё сохраняется возможность при необходимости обновлять внутреннее изображение из внешнего файла.

Картинки на основе файла *.grb всегда создаются как внутренние с сохранением связи с исходным файлом.

Способы привязки на чертеже

Положение картинки на чертеже может задаваться следующим способами:

С помощью двух угловых точек привязки. Графическое изображение картинки ограничено прямоугольником. Задавая два противоположных угла этого прямоугольника на чертеже, можно менять положение и размер изображения картинки на чертеже. При этом исходные пропорции картинки не сохраняются. Она вписывается в заданный прямоугольник.



Угловые точки картинки можно привязать к узлам чертежа. Это позволит параметрически управлять положением и размером изображения картинки. Дополнительно можно задать угол поворота изображения картинки относительно её центра.

С помощью одной точки привязки, угла поворота и масштаба. В этом случае в качестве точки привязки используется одна опорная точка. Как и в предыдущем способе, точка привязки может быть связана с узлом чертежа.



Создание картинки

После вызова команды в автоменю появляются опции для создания картинки, а в окне параметров - параметры команды.

Выбор исходного файла и способа привязки

Прежде всего, необходимо выбрать исходный файл создаваемой картинки. Это можно сделать с помощью кнопки в окне параметров команды либо с помощью опции автоменю:

Файлы можно выбирать как из библиотеки T-FLEX CAD, так и просто из какой-либо папки на диске.

Имя картинки может быть переменным. Для этого в качестве имени картинки необходимо использовать текстовую переменную.

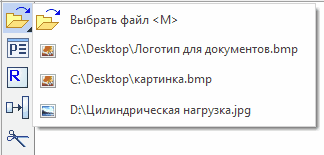

Выпадающий список опции <M> содержит перечень предыдущих файлов. Если предыдущих файлов не было, то выпадающий список не будет активен.

Если текущий документ (в котором создаётся картинка) содержит внутренние картинки, то у иконки опции <M> появится символ наличия выпадающего списка. В выпадающем списке можно выбрать другой вариант выбора источника картинки:

В этом случае создаваемая картинка не будет иметь исходного внешнего файла.

Имя выбранного файла/внутреннего документа отображается в окне параметров команды (слева от кнопки ).

Если исходный файл был выбран из библиотеки, то имя библиотеки заключается в угловые скобки, например, «<Схемы>Узел графа». Когда имя библиотеки в скобках отсутствует, то файл берётся из той же библиотеки, в которой находится чертёж.

Серое (недоступное для редактирования) поле, расположенное чуть ниже, является информационным и показывает абсолютный путь на файл, из которого берётся картинка.

При вставке в качестве картинки файла с растровым изображением в окне параметров команды можно выбрать вставляемую страницу исходного документа (параметр Отображаемая страница).

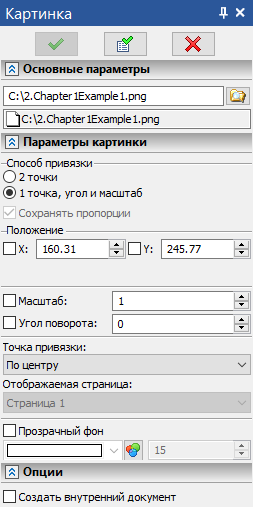

Способ привязки вставляемой картинки (по двум точкам или по одной точке, углу и масштабу) выбирается в окне параметров (параметр Способ привязки).

Привязка картинки по двум точкам

После задания способа привязки (параметр Способ привязки > 2 точки в диалоге команды) необходимо последовательно указать положение двух точек привязки создаваемой картинки. Сделать это можно с помощью в окне чертежа или указав точные значения координат в окне параметров команды.

При задании точек привязки можно использовать привязку к узлам чертежа с помощью опции:

После задания второй точки привязки создание картинки автоматически завершается.

Допускается принудительное завершение создания картинки после задания положения первой точки привязки нажатием (в автоменю или окне параметров). В этом случае положение второй точки привязки будет найдено системой автоматически (на основе исходного размера вставляемой картинки).

Привязка картинки по точке, углу и масштабу

При вставке картинки по одной точке, углу и масштабу сначала задаётся точка привязки.

Положение точки привязки указывается прямо в поле чертежа с помощью или точным значением координат в диалоге команды. Для привязки картинки к 2D узлу используется опция .

Дополнительно в окне параметров команды можно выбрать способ расположения картинки относительно точки привязки.

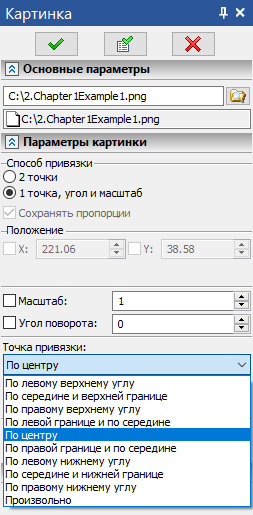

Параметр Точка привязки показывает, какая из характерных точек прямоугольника картинки будет совмещена с заданной точкой привязки. Выбрав из выпадающего списка данного параметра другую характерную точку, можно изменить итоговое расположение картинки на чертеже. Тоже самое можно сделать с помощью опции автоменю:

После указания точки привязки контур картинки примет положение в соответствии с параметрами (углом поворота и масштабом), заданными в диалоге параметров команды (по умолчанию задано – угол поворота 0, масштаб 1).

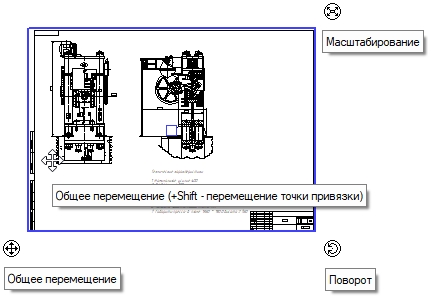

На этом можно завершить создание картинки, нажав , а можно предварительно поменять масштаб, угол и даже положение картинки с помощью специальных маркеров, расположенных по углам прямоугольника картинки. Обратите внимание, что при привязке по точке, углу и масштабу нанесение картинки завершается только при нажатии .



Масштаб и угол поворота картинки также можно задать в окне параметров (параметры Масштаб и Угол поворота).

Создание внутренней картинки с сохранением связи с исходным файлом

Для создания внутренней картинки сразу при нанесении необходимо включить флажок Создать внутренний документ в разделе Опции окна параметров команды.

Задание прозрачного цвета

Задание прозрачного цвета фона доступно только для растровых картинок. Прозрачный цвет может быть задан двумя способами: при помощи специального списка цветов в окне параметров команды (список становится доступен при установке флажка Прозрачный фон) или прямо в окне чертежа с помощью следующей опции автоменю:

Данная опция позволяет выбрать цвет непосредственно с экрана, указав нужную область чертежа.

Повторное нанесение картинки

Для повторного нанесения картинки удобно использовать следующие опции автоменю:

Опция позволяет многократно повторить нанесение последней из созданных в данном документе картинок. Параметры новой картинки по умолчанию устанавливаются в те же значения, что и у последней нанесённой.

Опция позволяет многократно повторить нанесение любую из нанесённых ранее картинок. После вызова опции необходимо указать исходную картинку с помощью .

Изменение нанесенных картинок производится с помощью опции автоменю:

Основные темы в этом разделе:

•Параметры картинки

•Редактировать картинку
