Таблица отверстий

Команда позволяет создать на чертеже таблицу, содержащую список отверстий и их параметры. Таблицу удобно использовать, когда чертёж насыщен отверстиями разных типов, и нет возможности образмерить все отверстия. В таблицу автоматически попадают данные о цилиндрических отверстиях, созданных различными способами (командой Отверстие, командой Выталкивание с Булевым вычитанием, отверстия в импортированной геометрии и др.), а также об отверстиях с конической резьбой, созданных командой Отверстие. При этом учитываются только отверстия, видимые на выбранной проекции.

Вызов команды возможен только после создания хотя бы одной проекции на чертеже.

После вызова команды необходимо выполнить следующие действия:

1.Выбрать тип таблицы (координатная или знаковая).

2.Выбрать одну (для координатной таблицы) или несколько (для знаковой таблицы) проекций.

3.Выбрать набор колонок (необязательное действие).

4.Выбрать набор используемых условных графических обозначений (необязательное действие, доступное только для знаковой таблицы).

5.Подтвердить заданные параметры ( или <Ctrl>+<Enter>).

6.Задать локальную систему координат (только для координатной таблицы).

7.Разместить таблицу на чертеже.

Таблицы отверстий создаются на основе специального типа состава изделия.

Типы таблицы отверстий

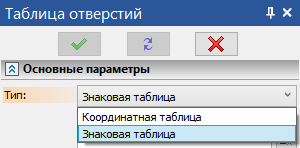

В выпадающем списке Тип в верхней части окна параметров команды можно выбрать один из следующих типов таблицы:

•Знаковая таблица
При создании такой таблицы поверх изображения каждого отверстия на проекции накладывается стандартное условное графическое обозначение (УГО). Каждое УГО соответствует определённому набору геометрических характеристик отверстия. Таблица показывает, какое УГО соответствует каким геометрическим параметрам.

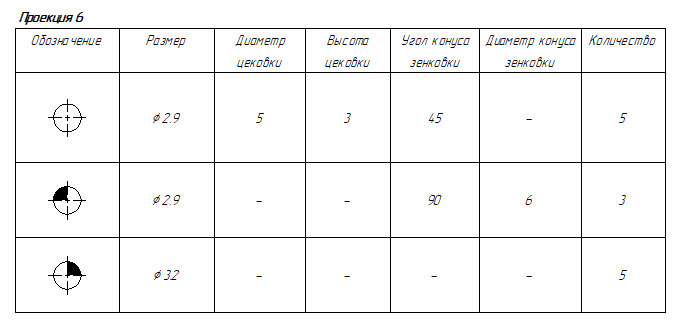

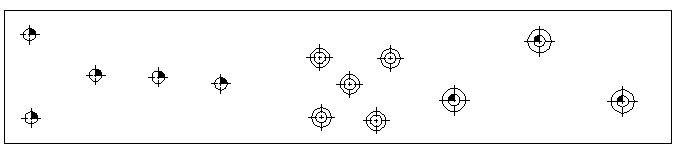

Знаковая таблица и проекция с соответствующими УГО



•Координатная таблица
При создании такой таблицы необходимо задать локальную систему координат. Далее для каждого отверстия выбранной проекции будут рассчитаны координаты центра в заданной системе и эти координаты приводятся в таблице.

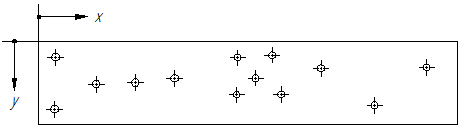

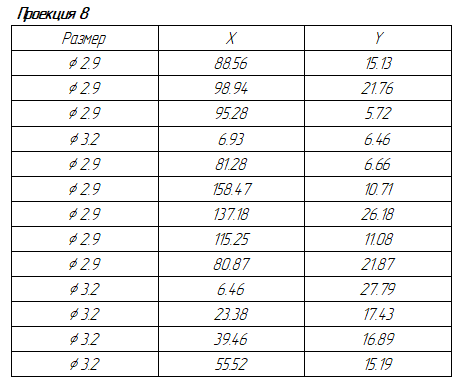

Координатная таблица и проекция с соответствующей системой координат.

Выбор проекций

После выбора типа таблицы необходимо выбрать проекции, отверстия которых будут учтены в таблице. Для выбора наведите курсор на желаемую проекцию и нажмите . Название и иконка выбранной проекции будут добавлены в список Проекция в окне параметров. Проекции в списке можно также выбирать нажатием . С помощью кнопок, расположенных справа от списка его можно Свернуть, Развернуть, Очистить или Удалить элемент из списка.

Для координатной таблицы можно выбрать только одну проекцию; для знаковой таблицы - любое количество проекций.

Выбор набора колонок

В поле Колонки в окне параметров можно выбрать одну из следующих опций:

•По умолчанию
Для знаковой таблицы будут отображены колонки Обозначение, Размер, Диаметр цековки и Количество.
Для координатной таблицы будут отображены колонки Размер, X, Y  и Диаметр цековки.
Набор колонок, отображаемых по умолчанию можно настроить, изменив шаблон отчёта в параметрах состава изделия. Шаблоны, используемые по умолчанию, находятся в папке T-FLEX CAD 17\Program\ProductStructs\ReportTemplates.

•Видимые в СИ
Набор колонок в таблице будут соответствовать набору колонок, видимому для таблицы отверстий в окне Состав изделия, кроме ряда служебных колонок. Для знаковой таблицы будет дополнительно добавлена колонка Обозначение. По умолчанию в окне Состав изделия отображается ограниченный набор колонок, тогда как данные для таблицы отверстий содержат намного больший набор параметров отверстий. Выберите необходимые колонки с помощью кнопки , расположенной в правом верхнем углу окна Состав изделия или с помощью контекстного меню заголовков колонок, либо настройте видимость колонок в диалоге параметров состава изделия.

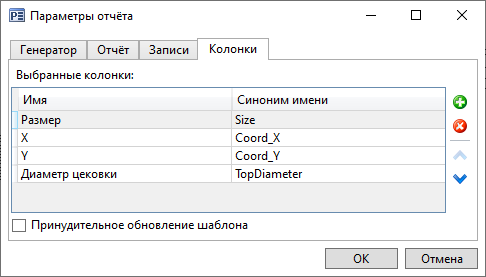

Если при создании таблицы использована опция Видимые в СИ, то набор её колонок можно отредактировать позже с помощью диалога параметров отчёта.

Диалог можно вызвать, нажав на таблице и выбрав пункт Параметры отчёта в появившемся контекстном меню..

Выбор набора используемых УГО

По умолчанию при создании знаковой таблицы УГО отверстий создаются на основе параметрического 2D фрагмента, хранящегося в файле T-FLEX CAD 17\Библиотеки\Служебные\Hole Symbols\Hole Symbol.grb.

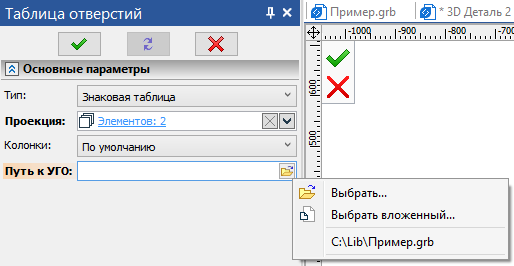

Путь к используемому файлу обозначений отображается в окне параметров в поле Путь к УГО. С помощью кнопки Открыть, расположенной в правой части поля, можно выбрать другой файл обозначений. Если в данный момент не открыто ни одного сохранённого документа, то по нажатию этой кнопки сразу открывается окно выбора файла используемой операционной системы. В противном случае, появляется выпадающее меню со списком открытых файлов и следующими кнопками:

• Выбрать
Позволяет выбрать файл на диске в стандартном окне выбора файлов текущей операционной системы.

• Выбрать вложенный...
Позволяет выбрать файл из списка внутренних документов при наличии таковых в текущем документе.

Используемый файл должен содержать параметрический 2D фрагмент, имеющий следующие внешние переменные:

•x1 - координата Х центра отверстия;

•y1 - координата Y центра отверстия;

•d - диаметр отверстия;

•index - индекс, при присвоении которого меняется форма и/или цвет обозначения.

ЛСК для таблицы отверстий

При создании координатной таблицы отверстий после выбора проекции необходимо задать локальную систему координат в которой будут указаны координаты отверстий. ЛСК для таблицы отверстий создаётся на основе параметрического 2D фрагмента, хранящегося в файле T-FLEX CAD 17\Библиотеки\Служебные\Hole Symbols\Holes LCS.grb. Если выбранная проекция уже содержит такую ЛСК (такое возможно, например, после удаления ранее созданной координатной таблицы), то можно её отредактировать, нажав кнопку Редактировать ЛСК, расположенную в нижней части окна параметров. Редактирование имеющейся ЛСК производится аналогично созданию новой.

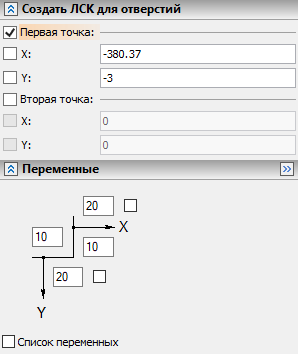

Если выбранная проекция не содержит ЛСК для таблицы отверстий, то необходимо подтвердить ввод нажатием или <Ctrl>+<Enter>, после чего начнётся процесс вставки фрагмента. На экране появится предварительное изображение ЛСК, следующее за курсором. Для вставки необходимо указать две точки, определяющие вектор привязки фрагмента. Для указания точек установите курсор в желаемое место чертежа и нажмите , либо введите координаты в окне параметров на вкладке Создать ЛСК для отверстий. Также в окне параметров доступна вкладка Переменные (диалог внешних переменных фрагмента), на которой можно изменить внешний вид изображения ЛСК. Числовые поля задают длину соответствующих элементов изображения, а флаги позволяют сменить направление осей на обратное. После задания необходимых параметров ЛСК снова подтвердите ввод нажатием или <Ctrl>+<Enter>. Далее необходимо будет задать положение таблицы на чертеже.

Положение таблицы на чертеже

После того как заданы все необходимые параметры таблицы отверстий, необходимо подтвердить ввод.

В результате, если на текущей странице уже есть таблица отверстий такого же типа, то новая таблица мгновенно появится на чертеже, заменив собой имеющуюся, и работа с командой завершится.

Если на текущей странице нет таблицы такого же типа, то появится предварительное изображение её контура в виде синего прямоугольника, верхний левый угол которого следует за курсором.

Высота предварительного изображения не соответствует итоговой высоте таблицы, т.к. количество строк будет определено позже.

Установите курсор в желаемую точку и нажмите . Таблица будет создана.

Состав изделия и шаблон отчёта для таблицы отверстий

Таблица отверстий является особой формой отчета по специальному составу изделия. Если на момент вызова команды создания таблицы отверстий в документе нет состава изделия типа Таблица отверстий, то он создаётся автоматически. В состав изделия попадают отверстия, видимые на всех проекциях, имеющихся на всех страницах в текущем документе. Учитываются только цилиндрические отверстия, созданные различными способами, а также отверстия с конической резьбой, созданные командой Отверстие. Если одно и то же отверстие видно на нескольких проекциях, то для него создаётся несколько записей состава по количеству проекций. Информация о зенковках и цековках доступна, только если они созданы командой Отверстие.

После выбора проекции в таблицу на чертеже попадают только те записи состава, которые соответствуют выбранной проекции. При этом учитываются только отверстия, видимые на выбранной проекции. Отверстия, не видимые при текущем направлении проецирования, не попадают в таблицу, даже если они показаны на проекции штриховыми линиями.

По умолчанию для таблицы отверстий используются шаблоны отчёта, хранящиеся в папке T-FLEX CAD 17\Program\ProductStructs\ReportTemplates\HoleReports. При необходимости можно создать пользовательский шаблон отчёта и заменить шаблон имеющейся таблицы в диалоге параметров отчёта. Кроме того, уже созданную таблицу можно редактировать вручную с помощью стандартных средств редактирования таблиц T-FLEX CAD, но изменения, внесённые таким способом, будут утрачены после пересчёта таблицы .



Состав изделия для таблицы отверстий также может быть создан без размещения таблицы на чертеже. Для этого необходимо воспользоваться следующей командой:

Работа с данными для таблицы отверстий осуществляется с помощью стандартных механизмов управления составом изделия T-FLEX CAD.

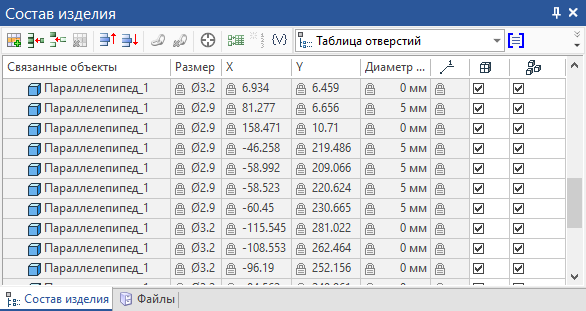

Если часть отверстий, попавших в состав изделия, необходимо исключить из таблицы, следует в окне Состав изделия снять для них флаг Включать в отчёты/спецификации текущего документа. Отверстия, соответствующие записи, выбранной в данный момент в окне Состав изделия, подсвечиваются на проекциях и в 3D сцене. Данные о координатах отверстий заполняются в составе изделия только после создания координатной таблицы на чертеже, т.к. до этого момента не задана система координат для их расчёта.
