Изопараметрическая кривая

Вызов команды:

Данный способ предназначен для генерации изопараметрических кривых (изокривых) на выбранной поверхности (в том числе импортированной). Под изопараметрическими кривыми следует понимать кривые, представляющие собой каркас любой поверхности. Таким образом сгенерированные изопараметрические кривые могут быть использованы в качестве привязки к выбранной поверхности.

Данный способ предполагает несколько вариантов положения изокривых:

•Равномерное. В этом случае заданное количество изопараметрических кривых располагается равномерно по всей поверхности в указанных направлениях.

•Через точки. В этом случае положение изокривых определяется параметрическими точками. Точки определяются значениями параметров U и V. Помимо этого в качестве параметрических точек могут использоваться любые геометрические точки модели – 3D узлы, вершины, центры рёбер.

В случае использования в качестве параметрических точек, определяющих положение изокривых, геометрических точек модели, последние не обязательно должны принадлежать выбранной поверхности.

•Между точками. В этом случае заданное количество изопараметрических кривых располагается равномерно между двумя параметрическими точками.

После активации данной команды нужно выбрать поверхность, на которой необходимо получить кривые. Выбор осуществляется в 3D сцене (с помощью ) или в дереве 3D модели при включенной опции:

Выбранный объект отображается в поле Грань в окне параметров. Отмена выбранного объекта осуществляется при помощи кнопки Очистить .

Следующим шагом генерации изокривых является определение их направления: по направлению U, V либо UV. Для этого в окне параметров предназначены соответствующие кнопки.

Выбор варианта расположения изокривых осуществляется также в окне параметров при помощи соответствующих кнопок. В зависимости от выбранного варианта активируются необходимые параметры и опции автоменю.

При равномерном положение изокривых необходимо указать их количество.

При варианте положения изокривых Через точки задание параметрической точки осуществляется при включенной опции автоменю:

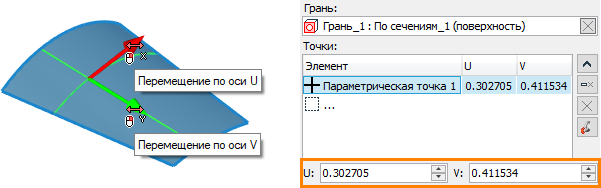

Задание параметрической точки осуществляется при помощи клика курсора в любом месте выбранной поверхности с последующим изменением параметров U и V. Удобство управления параметрами U, V достигается за счёт использования манипуляторов в 3D сцене, отображение которых при желании можно отключить на вкладке Опции. Значения перемещений точки вдоль U, V осей отображаются в соответствующих полях окна параметров.

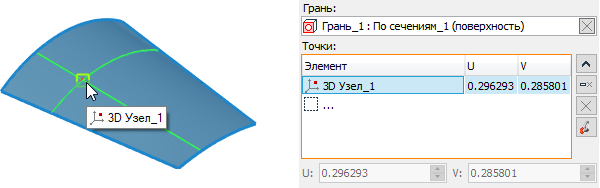

Выбор геометрической точки модели в качестве параметрической точки осуществляется в 3D сцене (с помощью ) или в дереве 3D модели.

В случае использования в качестве параметрических точек, определяющих положение изокривых, геометрических точек модели, последние не обязательно должны принадлежать выбранной поверхности.

При данном варианте расположения изокривых допускается добавлять неограниченное количество параметрических точек.

Все заданные точки отображаются со значениями параметров U, V в соответствующем списке в окне параметров. Управление списком точек осуществляется с помощью кнопок Развернуть , Свернуть , Удалить элемент из списка , Очистить . Кнопка Удалить геометрическую привязку предназначена для удаления привязки параметрической точки к геометрической.

При варианте положения изокривых Между точками необходимо задать две параметрических точки, между которыми будут сгенерированы кривые, а также необходимое количество кривых.

По умолчанию результирующий набор сгенерированных изопараметрических кривых создаётся в виде отдельных 3D путей. При необходимости допускается не разделять набор изокривых на отдельные 3D пути. Для этого необходимо снять флаг Разделить во вкладке Опции в окне параметров команды.
