Продолжение грани по закону

Вызов команды может быть выполнен одним из следующих способов:

Продолжение по закону – операция, относящаяся как к поверхностному, так и к твердотельному моделированию.

Команда разделена на два типа – Прямая и Дуга окружности. При типе Прямая, поверхность проходит через указанную направляющую кривую, под заданным углом к выбранной грани. Создаваемая поверхность может иметь либо один свободный край, геометрия которого определяется пользователем – в этом случае поверхность ограничена направляющей кривой, либо два свободных края – в этом случае направляющая кривая лежит внутри создаваемой поверхности. Создаваемой поверхности можно придать толщину – в этом случае будет создано твёрдое тело.

Команду удобно использовать при создании поверхностей, представляющих собой рёбра сложной формы опирающихся на изогнутые поверхности, например, при работе с корпусными деталями авиации, космонавтики и судостроения.

В твердотельном моделировании тип Прямая позволяет удобно и быстро создавать канавки, полученные фрезерованием.

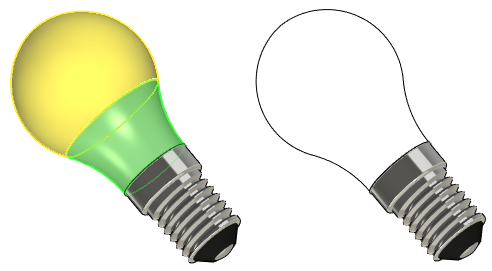

При типе Дуга окружности, поверхность касается указанной грани в указанном ребре.

Для такой поверхности можно задать граничные условия G1 и G2, а также направление и длину.

Дополнительные параметры

Точность. Параметр устанавливает допуск к создаваемой поверхности – отклонение полученной поверхности от точного решения. Измеряется в метрах. По умолчанию параметр точности имеет значение 0,00001 м.

Упростить геометрию. Опция убирает избыточные рёбра.

Опции

В опциях есть дополнительная возможность, включённая по умолчанию: Динамический просмотр. Опция является стандартной для всех команд трёхмерного моделирования. Опция включает упрощённое изображение создаваемой поверхности, динамически изменяющейся при изменении исходных параметров.

Основные темы в этом разделе:

•Продолжение грани по прямой

•Продолжение грани по дуге
