Продолжение грани по прямой |

|
Продолжение грани по прямой |
|
Поверхность
Для создания поверхности нужно выбрать два геометрических элемента: Грань и Направляющая кривая.
Грань. Исходная грань может принадлежать поверхности или твёрдому телу.
Направляющая кривая. Должна целиком лежать на грани, может состоять из нескольких элементов и быть либо гладкой, либо иметь изломы, направляющая кривая может быть замкнутой.
Создаваемая поверхность определяется двумя основными характеристиками: Высота и Угол.
Высота. Определяет длину образующей, заданную расстоянием от направляющей кривой до свободного края поверхности.
Угол. Определяет угол между образующей и нормалью к исходной грани, построенной в точке, лежащей на направляющей кривой.
1 – опорная кривая, 2 – свободный край поверхности, 3 – Высота, 4 – Угол
Обработка разрывов

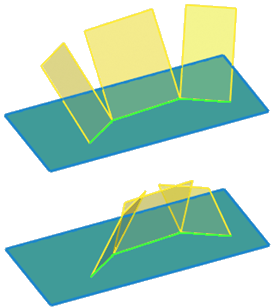

В случае, если направляющая кривая не гладкосопряжённая и имеет изломы, создаваемая поверхность может иметь разрывы или самопересечения. Для обработки таких случаев в команде есть специальная опция работы с изломами Продлить. В этом случае поверхности будут продолжены до пересечения, или наоборот обрезаны по линии пересечения. В случае, если такая обработка не нужна – следует указать вариант Разделить.
Продлить Разделить
Направляющая кривая гладкосопряжённая Направляющая кривая не гладкосопряжённая
Есть также третий вариант обработки: Скруглить. В этом случае участок разрыва будет заполнен поверхностью сечение которой представляет собой дугу окружности, касательную к поверхностям.
Если участка разрыва нет, т.е. если плоскости были «обрезаны» по линии пересечения – то опцию Скруглить применять нельзя.
Скругление изломов Нельзя скруглять изломы
В случае, если направляющая кривая имеет изломы и лежит на неплоской грани, то параметр Угол может быть равен только нулю. Во всех остальных случаях значение параметра Угол может быть любым.
Тело
Создаваемой поверхности можно придать толщину. В этом случае поверхность будет вытолкнута по нормали на заданную величину. Величина выталкивания поверхности определяется параметром Отступ. Варианты выталкивания можно выбрать из списка Толщина. По умолчанию указан вариант Нет, т.е. по умолчанию система создаёт поверхность.
Скругления
В случае, если исходная грань принадлежит твёрдому телу, при помощи команды Продолжение по закону можно создавать канавки, представляющие собой след от фрезы. Для этого создавать поверхность нужно внутрь тела: в параметре Продолжение выбрать вариант Внутрь. Толщина канавки относительно направляющей кривой задаётся вариантами придания толщины и значением параметра Отступ. Для того, чтобы полученное тело было вычтено из тела, которому принадлежит исходная грань – нужно указать вариант булевой операции Вычитание. Крайние рёбра или грани можно скруглить, имитируя тем самым след от фрезы. Для этого нужно выбрать вариант скругления: Рёбра или Грани. Если выбран вариант Грани, то крайние грани будут представлять собой цилиндрические поверхности радиусом равным половине толщины полученной канавки.
Нет скругления Скругление рёбер Скругление граней
Если направляющая кривая имеет изломы, то при создании тела их можно обработать. В параметре Изломы нужно выбрать вариант Скруглить. В этом случае на внешнем изгибе тела будет создано скругление, равное половине толщины тела. В случае, если в параметре Скругление выбран вариант Рёбра, то внешний изгиб тела будет скруглён радиусом, указанным в поле Радиус. Указанные опции позволяют имитировать создание канавки фрезой, с заданным диаметром.
Радиус скругления равен половине толщины Задано значение радиуса скругления
Использование графиков

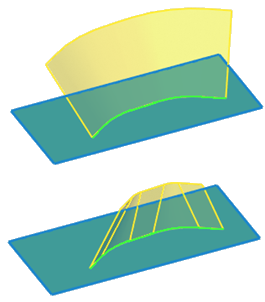

Можно задавать Высоту и Угол графиком в зависимости от длины направляющей кривой.
После нажатия кнопки
доступен диалог с выбором типа графика.
Далее график редактируется с помощью редактора графиков T-FLEX CAD.
|

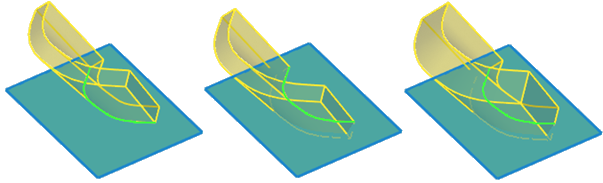

Угол и высота заданы константами |
|
Высота задана графиком |
|
Угол задан графиком |
