Создать документ из прототипа

Вызов команды:

Команда также доступна на панели быстрого доступа.

Позволяет создать новый документ на основе одного из доступных в системе прототипов.

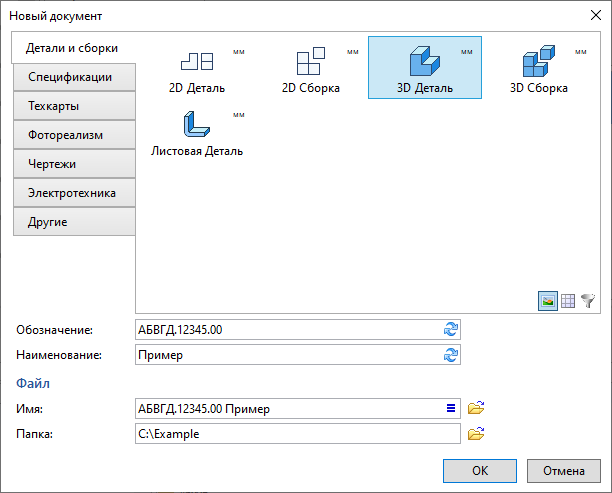

В диалоге команды необходимо выбрать желаемый прототип и нажать ОК. В результате система откроет окно нового документа, начальное содержимое и параметры которого совпадают с содержимым и параметрами выбранного прототипа. При этом будут открыты та же вкладка ленты и те же окна видов, что были открыты в момент сохранения прототипа.

Список прототипов, доступный в верхней части диалога, является общим для нескольких команд. Изменения, внесённые в одной из команд, влияют на содержимое списка в остальных командах. Информация о редактировании списка прототипов доступна в описании команды Сохранить как прототип.

Дополнительно, в нижней части диалога можно указать:

•Обозначение и Наименование
Содержимое данных полей диалога будет подставлено в одноимённые поля состава изделия создаваемого документа. Если Обозначение и Наименование были указаны в составе изделия документа прототипа, то при выборе этого прототипа поля диалога будут заполнены автоматически. При необходимости их можно отредактировать вручную. Для возврата к значениям из документа прототипа используется кнопка Обновить по выбранному прототипу в правой части поля.

•Имя

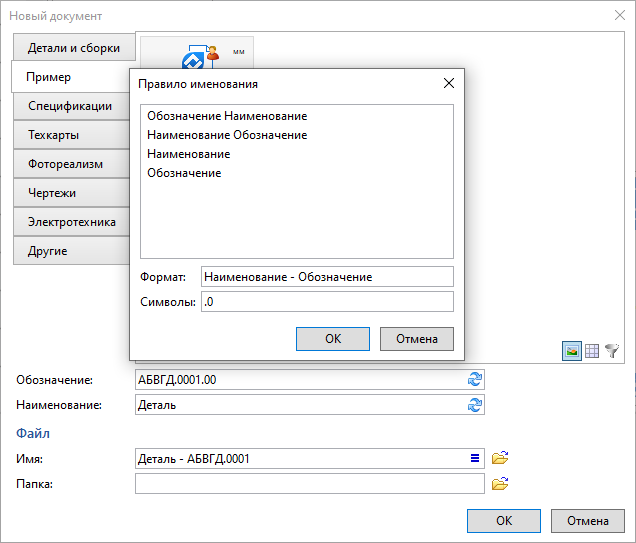

Имя файла создаваемого документа. Если указаны Обозначение и/или Наименование (см. выше), то имя по умолчанию автоматически формируется на их основе. Формат автоматически формируемого имени можно настроить, нажав кнопку Правило именования в правой части поля. Кнопка вызывает диалог следующего вида:



В списке в верхней части диалога можно выбрать, в каком порядке Обозначение и/или Наименование будут использоваться в имени файла.
В поле Формат можно дополнительно ввести символы, предшествующие Обозначению и/или Наименованию или разделяющие их.
В поле Символы можно ввести символы, которые будут отброшены с конца имени.
Пример использования правила именования показан на рисунке выше.

Кнопка Выбрать справа от поля Имя открывает стандартное окно выбора файла, где можно указать файл, который будет заменён создаваемым. В этом случае поля Имя и Папка будут автоматически заполнены в соответствии с именем и расположением выбранного файла, а справа от поля Имя появится надпись "Файл существует".
Если оставить поле Имя пустым, то имя создаваемого документа будет сформировано путем прибавления порядкового номера документа к имени файла прототипа (номера отсчитываются от 1 для всех документов, созданных по этому прототипу в рамках текущего сеанса работы с T-FLEX CAD).

•Папка
Путь к создаваемому документу. Кнопка Выбрать справа от поля открывает стандартное окно выбора папки, при использовании которого поле Папка будет автоматически заполнено в соответствии с выбранной папкой. При вводе пути с клавиатуры, справа от поля появится надпись Неверный путь, а само поле подсветится красным, если указанный путь не может быть найден.

См. также:

•Сохранить как прототип
