Сохранить как прототип

Вызов команды:

Команда также доступна на панели быстрого доступа.

Позволяет сохранить текущий документ как прототип для создания других документов. При создании нового документа T-FLEX CAD его параметры и начальное содержимое копируются из прототипа. При первоначальном открытии созданного документа открывается та же вкладка ленты и те же окна видов, что были открыты в момент сохранения прототипа. Кроме того, имя документа по умолчанию формируется на основе имени прототипа. Создать новый документ на основе одного из доступных в системе прототипов можно при помощи команды Создать из прототипа. Кроме того, прототипы используются в ряде других команд.

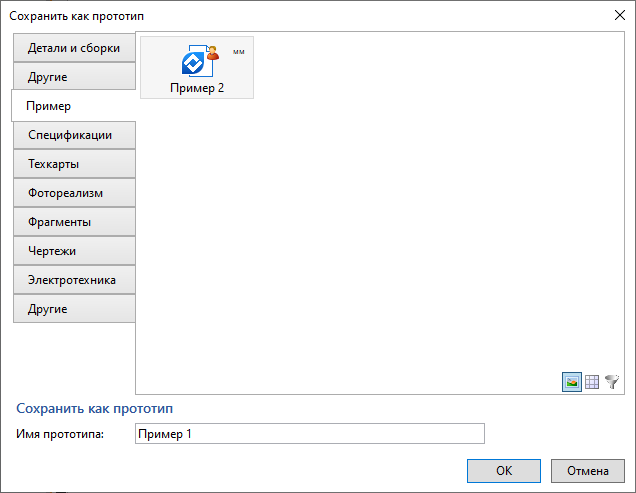

В диалоге команды Сохранить как прототип следует указать папку и имя для сохранения файла прототипа. Имя указывается в поле Имя прототипа в нижней части диалога. Папка указывается выбором вкладки в списке прототипов в верхней части диалога. После нажатия ОК копия текущего документа будет сохранена как прототип, при этом останется открытым исходный файл документа.

По умолчанию список прототипов формируется из содержимого двух папок - папки прототипов поставки, содержащей прототипы, поставляемые вместе с T-FLEX CAD, и папки пользовательских прототипов. Папка прототипов поставки всегда располагается внутри папки, в которую установлена система T-FLEX CAD. По умолчанию это C:\Program Files\T-FLEX CAD 17\Program\Прототипы. Расположение папки прототипов поставки относительно папки установки T-FLEX CAD нельзя изменить. Папка пользовательских прототипов по умолчанию располагается по адресу C:\Users\Имя пользователя\AppData\Local\Top Systems\T-FLEX CAD 3D 17\Rus\Прототипы. Расположение пользовательской папки можно изменить в установках системы (Установки > Папки > Прототипы > Папка прототипов), там же можно отключить отображение прототипов поставки и указать действия системы при конфликте имён. Прототипы, создаваемые с помощью команды Сохранить как прототип, помещаются в пользовательскую папку.
Вкладка списка Детали и сборки содержит прототипы, файлы которых находятся в корне обеих папок прототипов.
Вкладка списка Другие позволяет использовать в качестве прототипов файлы, находящиеся вне папок прототипов. Кнопка Добавить в нижней части вкладки открывает стандартное окно выбора файлов, с помощью которого можно указать путь к любому файлу формата *.grb. Указанный файл будет доступен в качестве прототипа на данной вкладке. Если попытаться сохранить текущий документ как прототип на вкладку Другие, то будет создана вторая вкладка с таким же названием, соответствующая одноимённой папке внутри папки пользовательских прототипов.
Остальные вкладки списка соответствуют папкам внутри обеих папок прототипов. Пользователь может создавать собственные вкладки с помощью контекстного меню, они соответствуют папкам внутри пользовательской папки прототипов.

Список прототипов является общим для нескольких команд. Изменения, внесённые в одной из команд, влияют на содержимое списка в остальных командах.
В команде Сохранить как прототип доступно всё содержимое списка.
В команде Создать из прототипа доступно всё содержимое списка, кроме вкладки Фрагменты.
В команде Создать 3D Фрагмент доступны только вкладки Фрагменты и Другие. При этом на вкладке Фрагменты не отображаются прототипы, имя которых начинается на 2D.
В команде Создать 2D Фрагмент доступны только вкладки Детали и сборки и Другие. При этом на вкладке Детали и сборки отображаются только те прототипы, имя которых начинается на 2D и при сохранении которых их окно документа содержало только 2Д виды.

На странице Приветствие в разделе Создать новый документ доступно всё содержимое списка, кроме вкладок Фрагменты, Таблицы и Другие. При этом список отображается в упрощённом виде без возможности редактирования, а также без отображения единиц измерения, стандартов и скрытых элементов

В команде Таблица содержимое вкладки Таблица используется для формирования списка прототипов таблиц.

В команде Создать отчёт/спецификацию при создании спецификации по прототипу содержимое вкладки Спецификации используется для формирования списка прототипов спецификаций. По умолчанию пользовательские прототипы спецификаций располагаются в папке Спецификации внутри общей папки пользовательских прототипов. Однако в установках системы можно указать другую папку пользовательских прототипов спецификаций (Установки > Спецификация > Папки и файлы > Прототипы спецификаций).

Также ряд команд использует по умолчанию прототипы из поставки:

•В командах 2D Деталь, 2D Сборка, 3D Деталь, 3D Сборка, Листовая деталь по умолчанию используются одноимённые прототипы из вкладки Детали и сборки

•В команде Импорт по умолчанию используются прототипы из вкладки Фрагменты.

Для каждой из этих команд в установках системы можно отдельно указать файл-прототипа (Установки > Файлы > Прототипы). При этом не обязательно указывать файлы из папок прототипов - можно выбрать файл в любой папке, доступной на текущем компьютере.

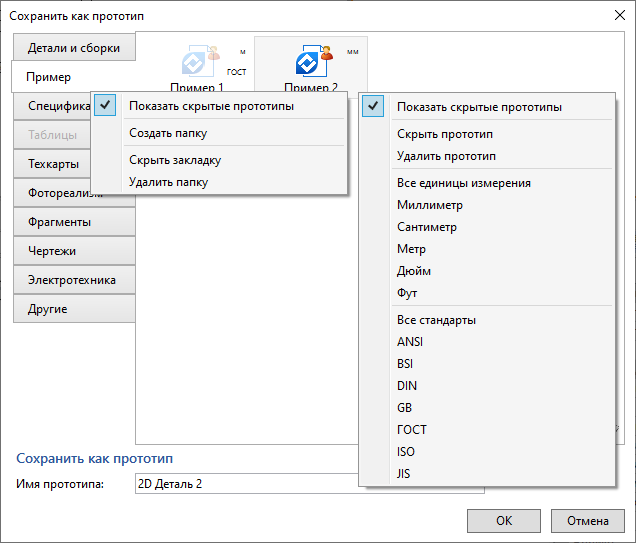

Контекстные меню вкладок диалога и имеющихся прототипов позволяют:

•Показать скрытые прототипы/Скрыть закладку (папку)/Скрыть прототип
По умолчанию в диалоге не отображаются прототипы таблиц. При включенном отображении скрытые прототипы и вкладки диалога отображаются бледными цветами.

•Создать папку (вкладку)

•Удалить папку (вкладку)/Удалить прототип
Удаление доступно только для пользовательских прототипов и папок.

•Указать единицы измерения длины и/или стандарт
По умолчанию рядом с иконкой прототипа отображаются единицы измерения длины, установленные в параметрах документа прототипа (Параметры документа > Документ > 3D > Единицы > Длина). Стандарт по умолчанию не отображается. В контекстном меню прототипа можно выбрать другие единицы измерения и/или стандарт, которые будут отображаться рядом с иконкой. Для возврата к значениям по умолчанию используются пункты Все единицы измерения и Все стандарты.

Выбор единиц измерения и/или стандарта в контекстном меню не влияет на параметры документа, создаваемого по прототипу.

Если для сохраняемого документа создана иконка с помощью команды Иконка, то она будет отображаться в списке прототипов. В противном случае используется стандартная иконка файла T-FLEX CAD. Прототипы, созданные пользователем, отмечены символом .

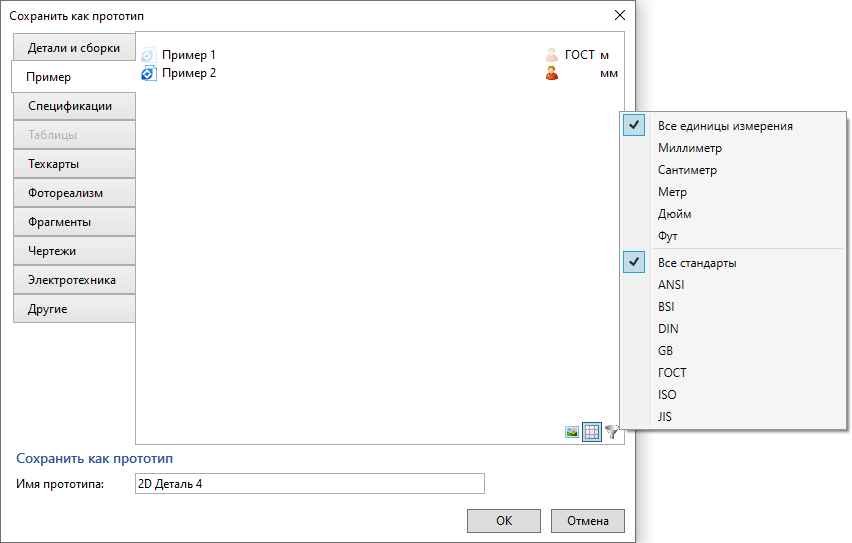

Кнопки в правом нижнем углу позволяют переключаться между двумя доступными режимами отображения содержимого текущей вкладки (Крупные значки и Таблица), а также отфильтровать содержимое по отображаемым единицам измерения и стандартам.

См. также:

•Создать документ из прототипа
