Поверхность смещения

Вызов команды может быть выполнен одним из следующих способов:

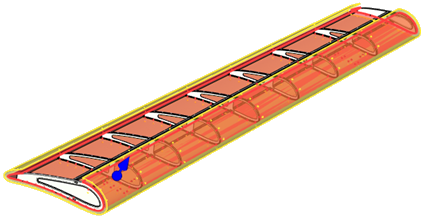

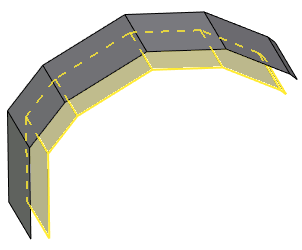

Поверхность смещения позволяет создать эквидистантные поверхности от граней тела или граней поверхности. Смещение выполняется по нормали к выбранным граням: вдоль или против нормали, на заданную величину. Операция удобна для создания внешних поверхностей тонкостенных деталей, на основе созданных внутренних поверхностей, или наоборот.

Создание поверхности смещения

После вызова команды необходимо выбрать грани, относительно которых будет выполнено смещение. По умолчанию в команде активна опция автоменю, позволяющая выбрать грани:

Опция взаимосвязана со списком Грани в окне параметров. Пока опция и список активны, можно в любой момент выбрать желаемые объекты в 3D сцене или дереве модели нажатием . При это доступны два фильтра выбора:

Выбор операций
Позволяет выбрать операцию, результатом которой является тело-поверхность. Для построения поверхности смещения будут использованы все грани этого тела, величина смещения будет общей для всех граней.

Выбор граней
Позволяет непосредственно указать грани, используемые для построения поверхности смещения. Все грани должны принадлежать одному телу (твёрдому или поверхности). Они могут быть  гладкосопряжёнными, имеющими общие рёбра или не связными. Величина смещения по умолчанию является общей для всех выбранных граней, но при необходимости можно указать индивидуальные смещения для каждой грани.

Если активировать поле Операция в окне параметров нажатием , выбор граней становится недоступен, и можно выбрать только операцию.

Выбор операций

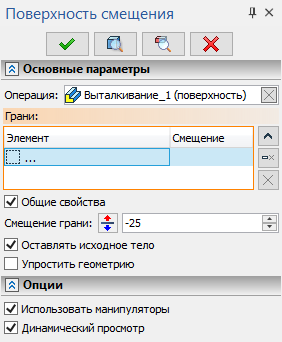

После выбора операции её иконка и имя отображаются в поле Операция в окне параметров команды. С помощью кнопки в правой части поля можно Очистить выбор. Список граней, расположенный ниже, в данном случае не используется.

Величина смещения задаётся в поле Смещение грани ниже и является общей для всех граней. Положительные значения откладываются по нормали к каждой из граней, отрицательные - в противоположном направлении.  Манипуляторы смещений не отображаются.

Повторный выбор операции заменяет текущий. Повторный выбор грани того же тела приводит к отказу от использования всех граней и дальнейшая работа с командой осуществляется как описано ниже для выбора граней. Повторный выбор грани другого тела невозможен, пока выбрана операция.

Выбор граней

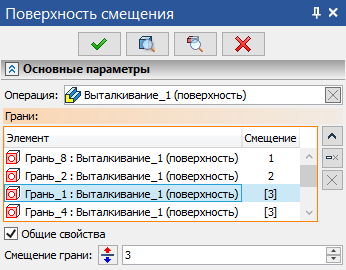

После выбора грани её иконка и имя отображаются в списке Грани в окне параметров команды. Выбор следующей грани добавляет её в список. Строки списка можно выбирать с помощью . Множественный выбор осуществляется с помощью +<Shift> и +<Ctrl>. Грань, соответствующая выбранной строке списка подсвечивается в 3D окне красным, остальные выбранные грани - жёлтым. С помощью кнопок, расположенных справа от списка, его можно Развернуть, Свернуть, Очистить, а также удалить выбранную строку ( Удалить элемент из списка).

Родительская операция выбранных граней отображается в поле Операция. Отмена выбора операции с помощью кнопки Очистить в правой части поля также очищает список граней.

Для каждой грани в списке отображается величина смещения. Её можно изменить с помощью поля Смещение грани в окне параметров команды или манипулятора в 3D окне. Положительные значения откладываются по нормали к каждой из граней, отрицательные - в противоположном направлении. Направление можно также изменить на противоположное с помощью кнопки , расположенной рядом с полем ввода смещения.

По умолчанию под списком установлен флаг Общие свойства, в результате чего величина и направление смещения являются общими для всех граней. Если его снять для граней, строки которых выбраны в списке, их смещение будет задаваться индивидуально, а их манипуляторы перемещаться отдельно от остальных. Общая величина смещения отображается в списке граней в квадратных скобках, индивидуальная - без скобок.

Завершение работы

Завершить команду с созданием поверхности согласно указанным параметрам можно следующим образом:

Выход из команды без создания поверхности:

Дополнительные параметры операции

Оставлять исходное тело. Данная опция позволяет вместе с результатом оставить в сцене исходное тело или поверхность. Это может быть полезным, когда нужно иметь одновременно исходные и результирующие грани.

Упростить геометрию. При установке данного флага система попытается упростить геометрию создаваемой операции, заменив сплайновые поверхности аналитическими (участками цилиндра, сферы или тора) там, где это возможно.

Опции

Динамический просмотр. Опция является стандартной для всех команд трёхмерного моделирования. Опция включает упрощённое изображение создаваемой поверхности, динамически изменяющейся при изменении исходных параметров. Опция включена по умолчанию.

Использовать манипуляторы. Опция является стандартной для всех команд трёхмерного моделирования и включена по умолчанию. Опция включает вспомогательные графические объекты – манипуляторы. В данной операции есть один тип манипуляторов: манипулятор задания смещения граней.
