Фитинги

Фитинг — соединительная часть трубопровода, устанавливаемая в местах его разветвлений, поворотов, переходов на другой диаметр. Фитинги служат для герметичного перекрытия трубопровода и прочих вспомогательных целей.

В качестве фитингов удобно использовать смарт-фрагменты. Смарт-фрагменты автоматически адаптируются под ранее созданные элементы и влияют на состав и геометрию фрагментов, которые к ним пристыковываются.

Например, при врезке крестовины в пересечение двух труб, эти трубы автоматически разрезаются пополам. Их торцы преобразуются в соответствии с требуемым типом соединения с крестовиной. Автоматическая связь с параметрами других элементов коммуникаций обеспечивается макросом, включённым в файл фитинга, и использованием специальных переменных, коннекторов и ЛСК.

В общем случае создание фитинга похоже на создание 3D фрагмента с использованием макроса. В данном разделе описаны особенности создания и использования каждого типа фитинга.

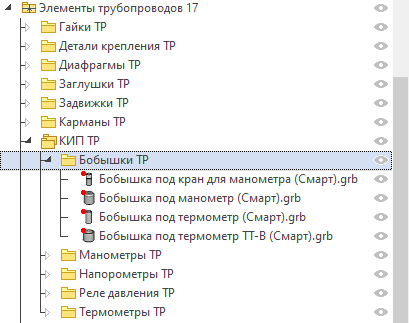

Файлы, которые подготовлены для использования в качестве фитингов, содержат в имени строку «(смарт)». При необходимости можно добавлять в библиотеку свои элементы.

Фитинг получает часть значений своих внешних переменных из параметров трубопровода, например, диаметр трубы. Кроме того, фитинг может передавать значения параметров трубопроводу, если это задано в файле фитинга.

Основные темы в этом разделе:

•Типы фитингов

•Внешние переменные фитинга

•ЛСК и коннекторы фитинга

•Макрос фитинга

•Вставка фитинга

•Влияние вставки фитинга на геометрию трубопровода

•Пример создания смарт-фрагмента бобышки
