Коммуникации

Вкладка ленты Коммуникации содержит набор команд, предназначенный для автоматизации работ по моделированию систем электроснабжения, вентиляции и трубопроводов, а также различные команды создания вспомогательной геометрии. По умолчанию данная вкладка скрыта. Чтобы включить её отображение, нажмите кнопку , расположенную в правом верхнем углу окна T-FLEX CAD и выберите пункт Коммуникации в появившемся меню.

Команды вкладки позволяют:

•Прокладывать пространственные траектории коммуникаций, в том числе автоматически;

•Создавать элементы коммуникаций в соответствии с заданными техническими требованиями;

•Задавать совместимость элементов коммуникаций для исключения ошибок при проектировании;

•Устанавливать стили коммуникаций, отвечающие за соединение однотипных элементов.

Для создания разных типов коммуникаций используются одни и те же команды в разных режимах. Доступны следующие режимы:

Трубопровод;

Электропровод;

Вентиляция.

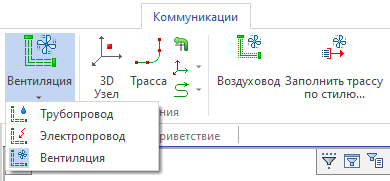

В зависимости от выбранного режима в командах доступны различные типы профилей, фитингов и т.п., что позволяет обеспечивать контроль совместимости различных элементов между собой. Режимы переключаются выпадающим списком в левой части вкладки Коммуникации:

Символ выбранного режима отображается в иконках команд, на которые влияет режим. Любую из этих команд также можно вызвать в нужном режиме напрямую из текстового меню (Сервис > Коммуникации), не переключая режим в ленте.

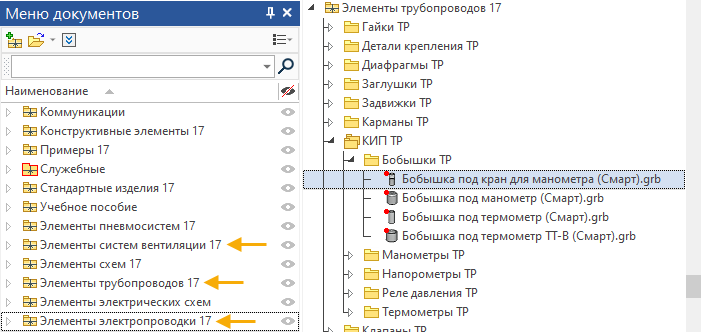

Для каждого типа коммуникаций имеется своя библиотека с набором соответствующих фитингов.

Фитинг — соединительная часть коммуникации, устанавливаемая в местах разветвлений, поворотов, переходов на другой диаметр. В системе T-FLEX CAD фитинг может быть представлен фрагментом или смарт-фрагментом. В последнем случае его поведение запрограммировано в макросе.

Подробную информацию о создании и использовании фитингов можно найти в разделе Фитинги.

Траектория для создания коммуникации строится при помощи команды Трасса.

Подробную информацию о создании трасс можно найти в главе Трасса.

Основные темы в этом разделе:

•Трубопровод, Провод/кабель, Воздуховод

•Редактор стандартов трубопровода

•Конфигурации библиотек коммуникаций

•Фитинги

•Типы соединений

•Жгут

•Точка подключения

•Автоматическая прокладка трассы

•Стили коммуникаций

•Заполнение трассы по стилю

•Обновить коммуникации

•Редактировать трубопровод
