Примитивы |

|
Примитивы |
|

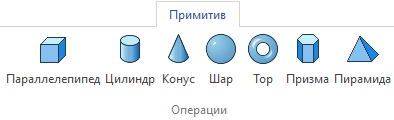

Для примитивов существует отдельная вкладка в ленте:
Доступны следующие команды создания примитивов:
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Примитив > Параллелепипед Листовой металл (3D) > Операции > Заготовка > Параллелепипед Примитив > Операции > Параллелепипед |
Клавиатура |
Текстовое меню |
<3PB> |
Операции > Примитив > Параллелепипед |
Вызов команды также доступен из динамической панели, вызываемой по нажатию
на пустом месте в 3D сцене в режиме ожидания команды.
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Примитив > Шар Примитив > Операции > Шар |
Клавиатура |
Текстовое меню |
<3PS> |
Операции > Примитив > Шар |
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Примитив > Тор Примитив > Операции > Тор |
Клавиатура |
Текстовое меню |
<3PT> |
Операции > Примитив > Тор |
Пиктограмма |
Лента |
|---|---|
|
3D Модель > Специальные > Примитив > Пирамида Примитив > Операции > Пирамида |
Клавиатура |
Текстовое меню |
<3PV> |
Операции > Примитив > Пирамида |
Основные понятия и возможности
Операции, объединённые в группу Примитив, позволяют создавать базовые геометрические тела: Параллелепипед, Цилиндр, Конус, Шар, Тор, Призму и Пирамиду без создания дополнительных элементов построения.
После выбора из списка одной из команд в 3D сцене появляется соответствующее тело.

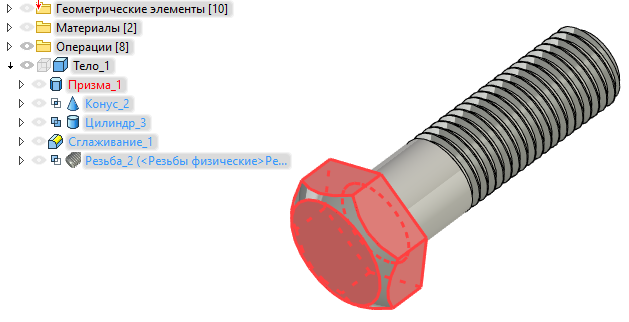

Для примитивов можно задать положение и основные размеры и сразу выполнить над ними булеву операцию. Это позволяет быстро создавать модели на основе примитивов.

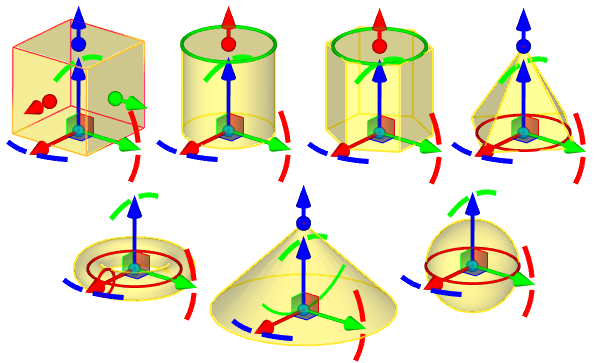

Для тел доступны следующие манипуляторы:
|
|
|
|
Манипуляторы изменения размера тела |
Манипуляторы перемещения вдоль осей |
Манипуляторы вращения вокруг осей |
Манипуляторы перемещения в плоскости |
Манипуляторы изменения относительно оси Х обозначаются красным цветом, Y - зелёным, Z - синим.
Все преобразования, выполненные с помощью манипуляторов перемещения и поворота, отображаются в окне Параметры в разделе Преобразования.

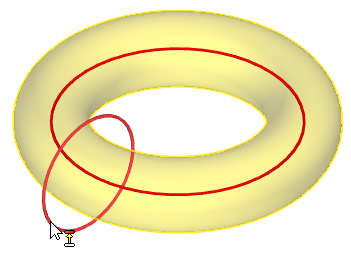

Для изменения диаметров тел вращения используются специальные манипуляторы.
Эти же манипуляторы доступны в режиме «прозрачного редактирования», когда выбранная операция сразу доступна для редактирования посредством манипуляторов.
Основные темы в этом разделе:
